TFD320PLUS ULTRASONIC CACAT DETECTOR DAC AVG & B scan Detektor Cacat Ultrasonik 4A Ganda
DAC AVG & B scan Detektor Cacat Ultrasonik 4A Ganda TFD320PLUS untuk Alarm Gerbang dan DAC& VIDEO 5 MENIT
Dialog interaktif yang ramah pengguna membantu operasi seperti Kalibrasi, membuat kurva, dll.
Semua alat yang Anda butuhkan: DAC, AVG, TCG, AWS.
Frekuensi Pengulangan Pulsa: penyesuaian presisi 20-2000Hz, pemindaian kecepatan tinggi, tidak ketinggalan.
Rasio sinyal terhadap kebisingan tinggi, gema yang jelas dan stabil, desain anti-noise, sempurna untuk kondisi kerja yang berat.
12-digit AD, pengambilan sampel kecepatan tinggi mengarah ke diagram gema yang lebih baik dengan semua detail.Sensitif dan dapat mendeteksi bahkan kekurangan kecil.
Dapat menggunakan frekuensi probe 25M dengan sempurna.
Perekaman video deteksi cacat waktu nyata berkecepatan tinggi.Penyimpanan data USB tanpa batas.
Standar IP65.Paduan + Silica gel case, tahan air dan debu, padat dan tahan lama.Dukungan redaman membuatnya berdiri di setiap sudut.
Baterai bertahan 15 jam untuk sekali pengisian daya.Setiap baterai memiliki kontrol pengisian sendiri sehingga dengan dua baterai dapat bekerja sepanjang waktu.
spesifikasi
Rentang: 0-10000 mm, pada kecepatan baja
Kecepatan Bahan: 100～20000 m/s
Frekuensi Pengulangan Pulsa: 20-2000Hz
Rentang dinamis: 38dB
Linearitas: Horizontal: +/-0,2%, Vertikal: 2,0%, Akurasi Amplifier +/-1 dB.
Menyelesaikan Daya:> 40dB (5P14)
Sisa Sensitivitas:> 66dB
Tolak (penekanan): 0 hingga 80% tinggi layar penuh
500 pengaturan independensi, kriteria apa pun dapat dimasukkan secara bebas, kami dapat bekerja di tempat kejadian tanpa blok uji；
Memori besar 1000 A grafik
Mode Uji: Gema pulsa, elemen ganda, dan transmisi melalui
Jenis Penyelidikan: Lurus Tunggal, Sudut Tunggal, Lurus Daul, Sudut Daul, Melalui, Merayap, Permukaan
Monitor Gerbang: Dua gerbang independen yang dapat dikontrol di seluruh rentang sapuan
Satuan: Inci atau milimeter
Persyaratan Daya: Listrik AC 100-240 VAC, 50-60 Hz
Penundaan Tampilan: -20 hingga 3400 s
Penundaan Penyelidikan/Offset Nol: 0 hingga 99,99µs
Paket baterai Li-ion isi ulang internal dengan nilai 7.2V pada 8000 mAh
15 jam waktu operasi nominal tergantung pada kecerahan layar
4 jam waktu isi ulang biasa
T×W×D(mm):240×150×50 (mm)
Berat: 1.4kg
Suhu Operasi: -10 hingga 50
Suhu Penyimpanan: -30 hingga 50
Energi Pulsa: 70V, 100V, 200V, 300V, 400V, 500V dapat dipilih
Perbaikan: Setengah gelombang positif, setengah gelombang negatif, gelombang penuh, Sistem RF
Bandwidth (penguat bandpass): 0,2 hingga 25 MHz
Monitor Gerbang: Dua gerbang independen yang dapat dikontrol di seluruh rentang sapuan
Sensitivitas: 110 dB max dalam resolusi yang dapat dipilih 0.1, 1.0, 2.0, 6.0 dB.
Koneksi Transduser: LEMO 01
Fungsi
Tampilan otomatis lokasi cacat yang tepat (Kedalaman d, level p, jarak s, amplitudo, sz dB, ).
Ukuran cacat: Ukuran cacat otomatis menggunakan AVG atau DAC/TCG, mempercepat pelaporan penerimaan atau penolakan cacat.
Kalibrasi otomatis transduser Titik nol, Sudut, Tepi depan, dan Kecepatan material.( V2 dan dua lubang )
Nyaman untuk membuat dan menggunakan DAC/TCG dan AVG untuk mengevaluasi gema, kurva dapat dimodifikasi dan dikompensasi.
Menghubungkan U-Disk, unit bisa mendapatkan memori tak terbatas.
Otomatis membuat video proses pengujian dan pemutaran;gunakan upan, durasi video tidak terbatas. (Opsi)
Pemindaian warna B. ( Opsi )
Ada 15 standar dalam unit.
Koneksi gigi biru ke perangkat seluler untuk menghasilkan dan mencetak laporan deteksi di tempat. (Opsi)
AWS D1.1.
Fitur Koreksi Permukaan Melengkung.
Fungsi Ukur Ketinggian Retak.
Perbesar gerbang: penyebaran rentang gerbang di seluruh lebar layar.
Fungsi perolehan otomatis.
Amplop: Tampilan simultan dari A-scan langsung pada kecepatan pembaruan 70 Hz dan amplop A-scan
menampilkan.
Peak Hold: Bandingkan bentuk gelombang puncak beku dengan A-Scans langsung untuk menginterpretasikan hasil tes dengan mudah.
Pembekuan Pindai: Pembekuan tampilan menyimpan bentuk gelombang dan data jalur suara.
Alarm: Bip dan LED.
Jam Waktu Nyata.
Isi gema.
Tanda tangkap.
Warna gema di dalam Gerbang.

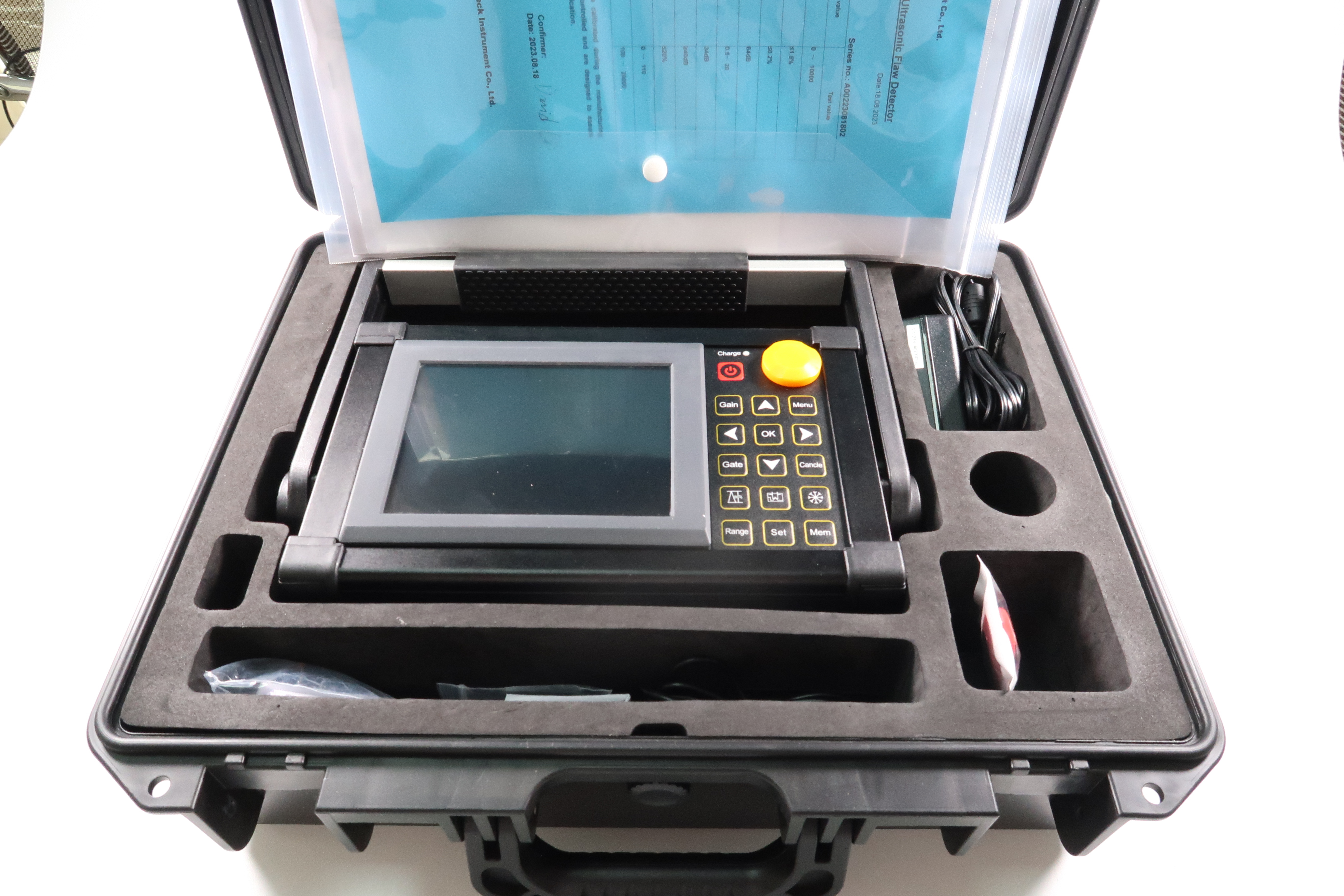

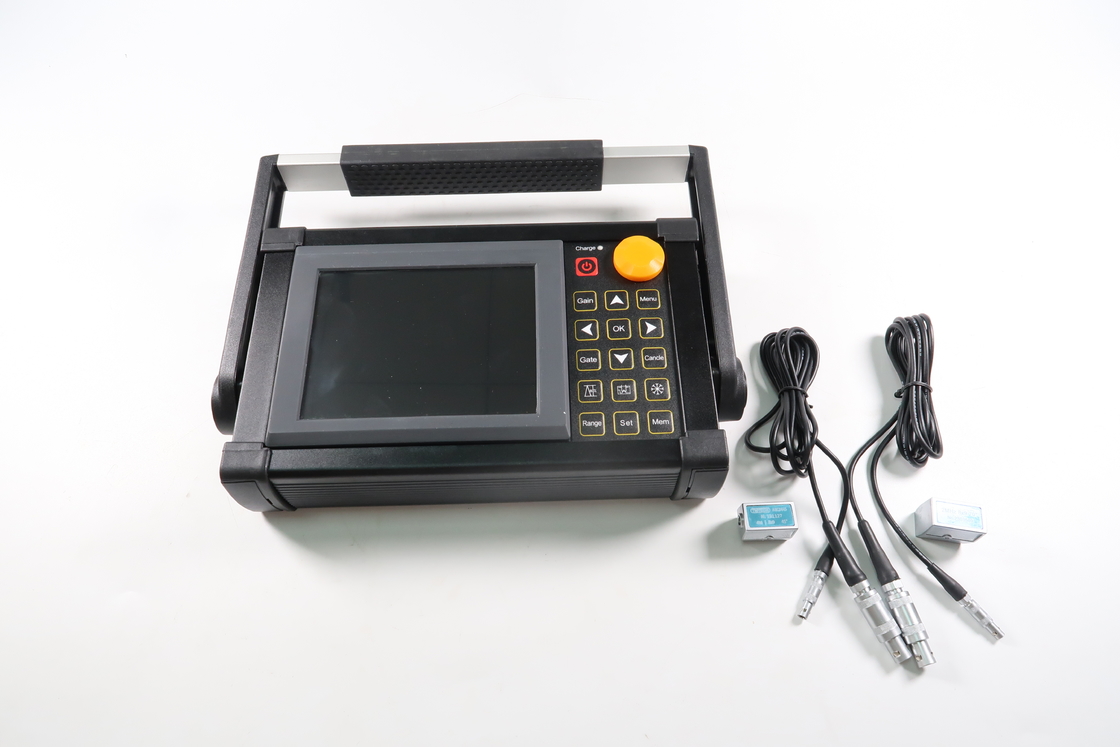

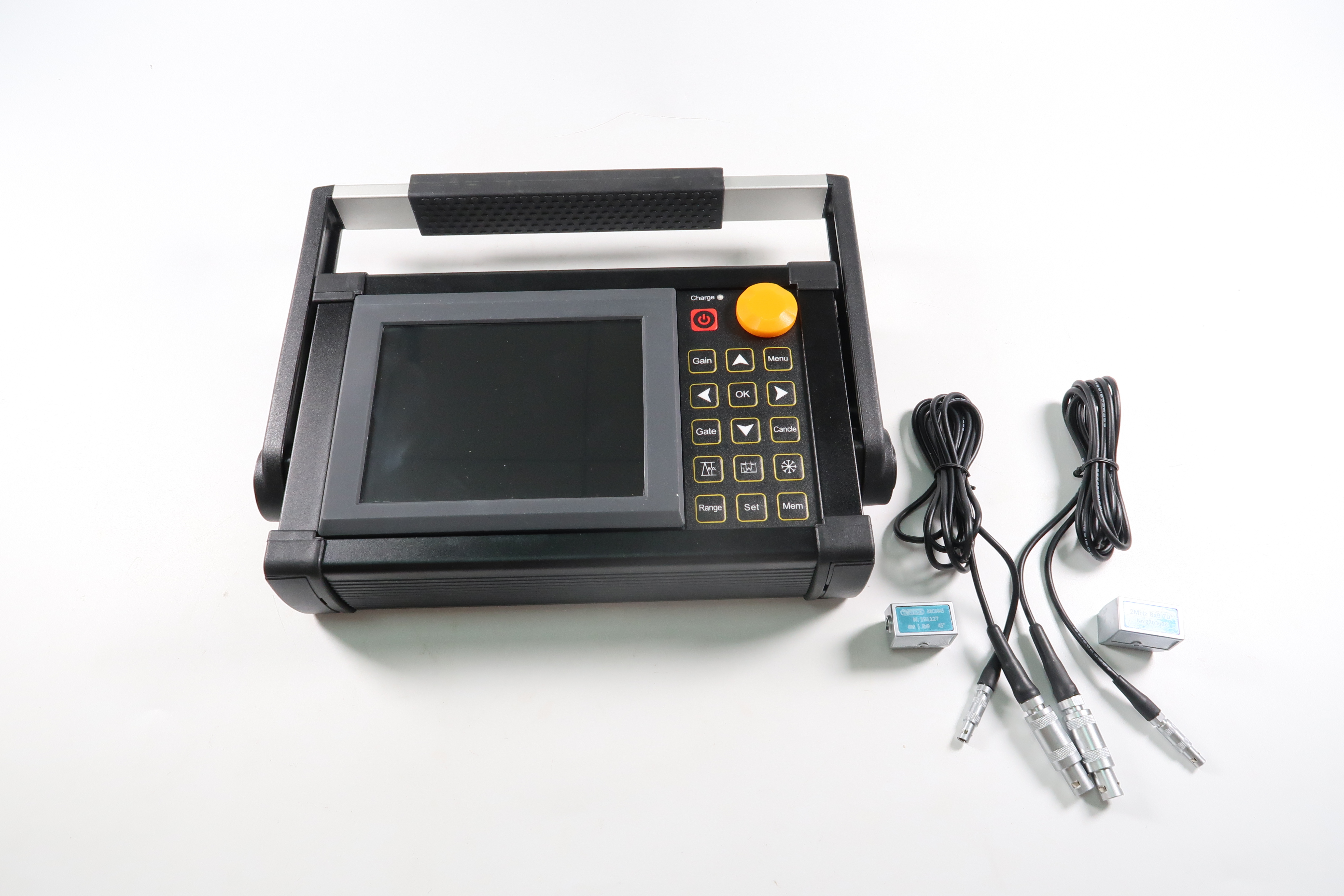

Paket Instrumen Dasar
1. Detektor Cacat Ultrasonik Portabel
2. Transduser Sinar Lurus (2,5 MHz, 20)
3. Transduser Sinar Sudut (4 MHz, 8 mm×9 mm, 60 °)
4. Kabel Interkoneksi untuk transduser (Q9-C9 dan C9-C5)
5. Paket Baterai Li-Ion Isi Ulang, jam 8 amp
6. Unit catu daya/pengisi daya
7. Manual Pengoperasian dalam bahasa Inggris
