Tipe tampilan:: | OLED warna 2,4'', 320×240 piksel, kontras 10.000:1 | Rentang pengukuran:: | 0,50 mm hingga 508 mm (0,02'' hingga 20,00''), bergantung pada material, probe, dan |
---|---|---|---|
Prinsip Operasi:: | Gema pulsa dengan transduser elemen ganda | Resolusi Pengukuran:: | Dapat dipilih 0,01 mm, 0,1 mm (dapat dipilih 0,001'', 0,01'') |
Mode tampilan:: | Pengambilan Normal, Minimum/Maksimum, DIFF/RR%, A-Scan, B-Scan | Mode Perbaikan:: | RF+, RF-, SETENGAH+, SETENGAH-, PENUH |
Koreksi Jalur V:: | Otomatis | Tingkat Pembaruan:: | 4Hz, 8Hz, 16Hz yang dapat dipilih |
Kisaran Kecepatan Material:: | 500 hingga 9999m/dtk (0,0197 hingga 0,3939 in/μdtk) | Menyorot:: | Penguji Ketebalan Pengukur Ultrasonik, Pengukur Ketebalan Ultrasonik Pelapis |
Cahaya Tinggi: | tm281 pengukur ketebalan ultrasonik,pengukur ketebalan ultrasonik oled,pengukur ketebalan ultrasonik digital oled |

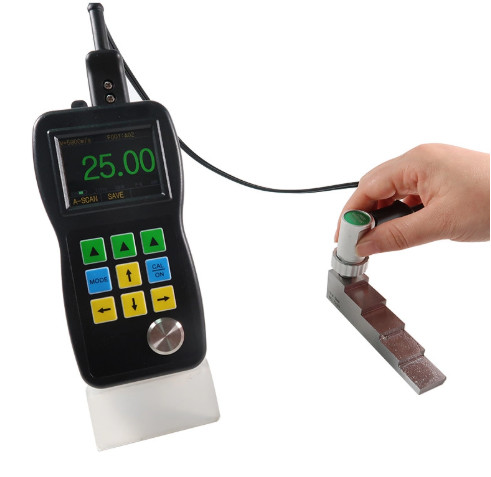

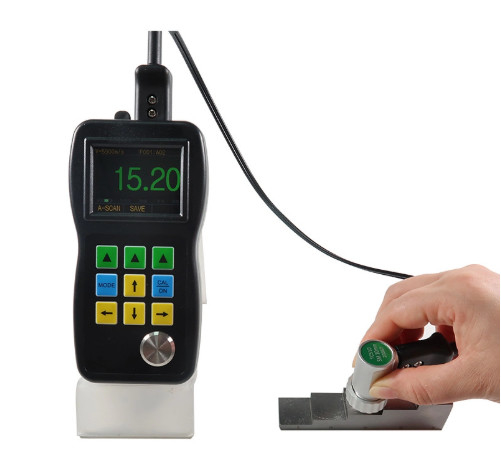

Ultrasonic thickness gauge A&B Scan untuk pengujian ketebalan karet Seri TM281
Deskripsi Produk

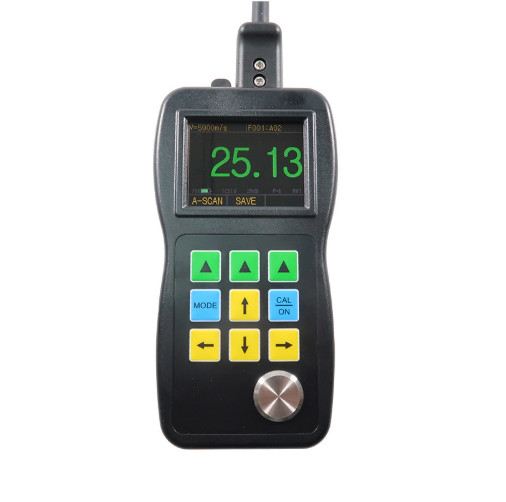

TM281 Series Color Screen dengan A/B-Scan Ultrasonic Thickness Gauge Professional di
Mengatasi berbagai ukuran ketebalan yang sulit
Fitur:
2.4 ̊warna OLED, 320 x 240 piksel, kontras tampilan 10,000:1

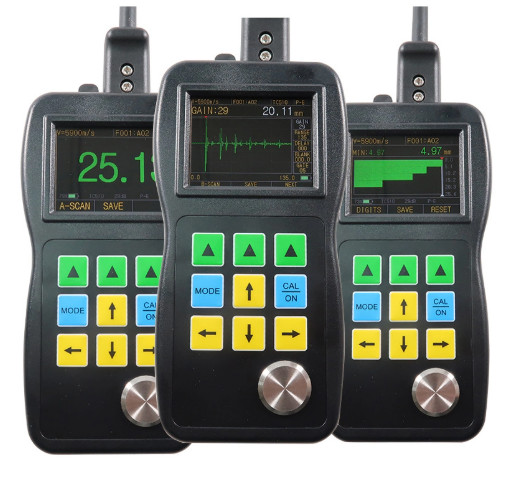

Live Color A-Scan
Aku tidak tahu.
Pengguna dapat langsung melihat bentuk gelombang warna dari suara ultrasonik (atau A-scan) di layar,yang sangat penting untuk kesempatan bahwa kita perlu untuk memeriksa kebenaran hasil pengujian. Banyak kasus akan menyebabkan hasil tes yang salah atau bahkan noreading. kita bisa menemukan penyebabnya dengan mudah melalui A-scan. menyesuaikan tiga parameter GAIN, BLACKING, GATE,dan kemudian kita akan mendapatkan pembacaan yang benar.
Live Color B-Scan
TM281 seri thickness gauge memiliki waktu dasar fungsi B-scan.digunakan untuk mengamati kontur bagian bawah benda kerjaHal ini dapat secara otomatis menangkap nilai minimum dari gambar B-scan, dan menunjukkan posisi minimum dengan segitiga merah.Anda dapat melihat nilai ketebalan titik dari gambar B-scan dengan memindahkan pointer.
Melalui Fungsi LapisanTidak perlu lagi membuang-buang waktu untuk menghapus lapisan
Sekarang TM281D dan TM281DL juga memiliki fungsi yang diakui secara luas ini. Hal ini direalisasikan dengan mengukur dua permukaan dasar yang berkelanjutan dari substrat.
Fungsi yang Lebih Praktis
Perbedaan/tingkat pengurangan:Modus perbedaan menampilkan perbedaan antara nilai aktual dan nilai normal.Aplikasi khas adalah untuk mengukur bahan logam yang karena lentur dan menjadi tipis.
Tampilan informasi:LOS, min, max, pembacaan besar saat menampilkan min pada saat yang sama, kecepatan, nol, kalibrasi, satuan, membeku, membeku, sisa umur baterai, gain - rendah, std, tinggi, simbol echo ke echo
Max./Min. Tangkapan:Pada mode ini, ketebalan saat ini, ketebalan minimum dan ketebalan maksimum akan ditampilkan pada layar pada saat yang sama.
Mode Alarm:Perubahan dinamis warna dari bacaan ketebalan saat alarm.
Tingkat Pembaruan:Pilihan 4Hz, 8Hz dan 16Hz. 4Hz untuk aplikasi biasa, ketika Anda membutuhkan pemindaian cepat, seperti pengukuran suhu tinggi, Anda dapat memilih frekuensi pembaruan yang lebih tinggi.
Berbagai Bahasa Tersedia:Cina, Inggris, Spanyol, Jerman.
Echo untuk Echo:Mengukur ketebalan logam saja (tidak memperhatikan cat dan pelapis)
Data logger:Perekam data ketebalan 99999 dengan titik ID dalam file linear atau grid (400 file)
Output:Konektor kecepatan penuh USB 2.0.
Suhu:Gage Operasi: -10°C sampai 50°C
Aku tidak tahu.Probe standar TM510
Probe adalah jantung dari instrumen, TMTeck memiliki teknologi produksi probe terkemuka di dunia. TM510 probe menggunakan chip keramik piezoelektrik kinerja tinggi,dengan shell die-casting logam terintegrasi, desain praktis dari probe dan kabel terpisah, terlepas dari biaya untuk menciptakan kualitas tinggi.
Perbedaan Antara TM281 Series Ultrasonic Thickness Gauge
TM281 | TM281D | |
Tampilan Warna | √ | √ |
Live A-Scan | √ | √ |
B-Scan berbasis waktu | √ | √ |
Pengendalian Pendapatan dan Gerbang | √ | √ |
Pembuangan | √ | √ |
Cat dan pelapis | × | √ |
Data Logger | × | × |
Perangkat Lunak DataView | × | × |
Spesifikasi TM281DL Ultrasonic Thickness Gauge
Jenis Tampilan | 2.4 '' warna OLED, 320 × 240 piksel, kontras tampilan 10,000:1 |
Prinsip Operasi | Ekho pulsa dengan transduser elemen ganda |
Jangkauan Pengukuran | 0.50mm sampai 508mm ((0.02' sampai 20.00'), tergantung pada kondisi material, probe dan permukaan; Mode E-E:3-50mm dalam kondisi |
Resolusi Pengukuran | Pilihan 0,01mm, 0,1mm ((pilihan 0,001'', 0,01'') |
Satuan | Inci atau Milimeter |
Modus Perbaikan | RF+, RF-, HALF+, HALF-, FULL |
Mode Tampilan | Normal, Minimal/Maximum capture, DIFF/RR%, A-Scan, B-Scan |
Koreksi jalur V | Otomatis |
Tingkat Pembaruan | Pilihan 4Hz, 8Hz, 16Hz |
Jangkauan Kecepatan Bahan | 500 sampai 9999m/s ((0.0197 sampai 0.3939 in/μs) |
Bahasa | Bahasa Inggris, Perancis, Jerman, Spanyol, Cina |
Pengaturan Alarm | Alarm minimum dan maksimum. kisaran dari 0,25mm hingga 508mm (0,010' hingga 20,00'). perubahan warna bentuk gelombang dinamis pada alarm |
Kebutuhan Daya | 2 baterai ukuran AA |
Waktu Operasi | Sekitar 40 jam |
Instrumen dimatikan | Bisa dipilih SEMUA MASA ON atau AUTO OFF setelah 5, 10, 20 menit tidak aktif |
Suhu operasi | - 10°Csampai +50°C(+10°F sampai +12°F) |
Ukuran | 158mm × 76mm × 37mm (H × W × D) |
Berat badan | 225g termasuk baterai |
Pengiriman standar TM281DL
Nama | Jumlah |
Badan utama | 1 |
Probe | 1 |
Baterai | 1 |
Tumbuhan kopling | 1 |
Kasus Pengangkut | 1 |
Manual Operasi | 1 |
Kabel USB | 1 |
Perangkat lunak | 1 |
TM281 Spesifikasi Probe/Transducer | ||||||
PIC | Model | Jenis | Frekuensi | Diameter kontak |
Pengukuran Jangkauan |
Kisaran suhu |
|
PT-08 | TM281 Standar | 5MHz | 11 mm | 0.8 sampai 100.0mm | -10 sampai 70°C |
|
TC510B | TM281D/DLStandard | 5MHz | 13.5mm | 1.2 sampai 200.0mm | -10 sampai 70°C |
|
TC550 | Tabung kecil | 5MHz | 5 mm | 0.8-60 mm | -10 sampai 70°C |
|
ZT-12-2 | PemeranIron | 2MHz | 17 mm | 4.0 sampai 508mm | -10 sampai 70°C |
|
PT-06 | Tabung kecil | 7.5MHz | 8 mm | 0.8 sampai 30mm | -10 sampai 70°C |
|
PT-04 | Jari | 10MHz | 6 mm | 0.7 sampai 12mm | -10 sampai 70°C |
|
GT-12-2 | Tinggi-Suhue | 5MHz | 15 mm | 4 sampai 80 mm | -20 sampai 300°C |
