Name: Digital Portable Eddy Current Defect Detector
Brand: TMTeck Instrument Co., Ltd
SKU: TMD-302
Availability: InStock

Informasi Detail

Scan:	0.001-9.999s adjustable	Frekuensi Operasi:	100Hz-3MHz (Model yang disempurnakan 100Hz-6MHz )
Operation interface:	touch	Ukuran:	200mm * 120mm * 100mm
Screen Display:	Eddy current signal impedance diagram display	Weight:	1.5Kg (battery included)
Display screen:	5.7" semi-reflective
Menyoroti:	detektor cacat arus eddy portabel digital , detektor cacat arus eddy portabel , detektor cacat arus eddy digital

Deskripsi Produk

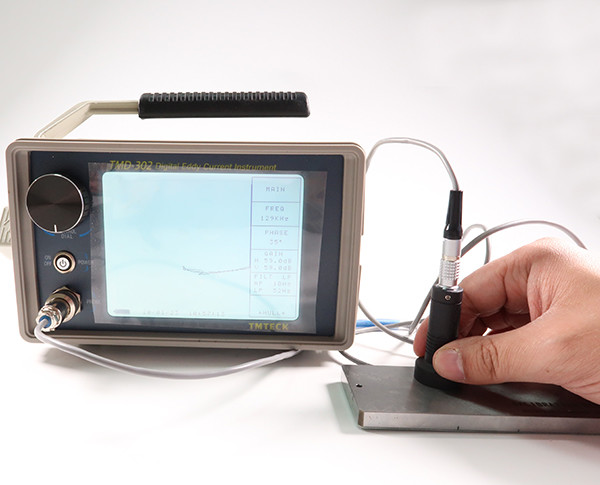

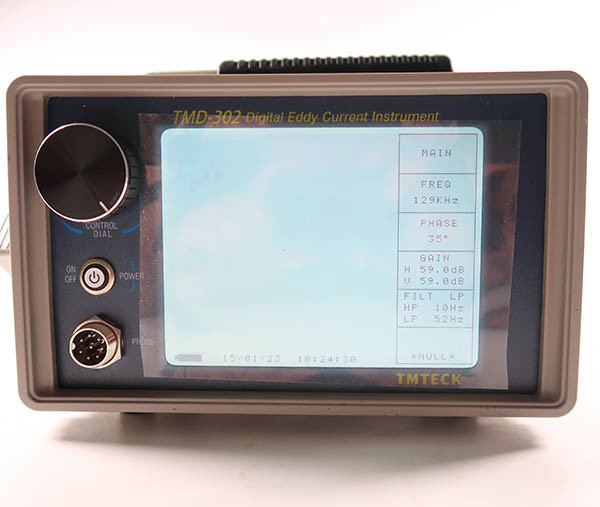

TMD-302 Portable Eddy-current Detector dengan Filter Digital

Parameter teknis

Spesifikasi Dasar

Antarmuka operasi	Layar sentuh, Shuttle panel tombol digital
Jangkauan frekuensi	100Hz-3MHz ((Model yang ditingkatkan 100Hz-6MHz)). Peningkatan minimum adalah 1% dari nilai yang ditunjukkan.
Keuntungan	0-100dB. Inkrement minimal adalah 0,1dB. Peningkatan horizontal dan vertikal dapat disesuaikan secara individual atau bersama-sama
Sensitivitas	200V/Ω diatur
Tingkat Digital	10-1500 kali/detik
Rotasi Fase	0-360° ((langkah 1°)
Pindai	0.001-9.999s disesuaikan.
Filter low-pass	0-500 Hz. Inkrement minimal adalah 1 Hz
Filter high-pass	2-499 Hz. Inkrement minimal adalah 1 Hz
Pengaturan nol	Penetapan nol paksa manual, waktu respons minimum <0,1 s
Tampilan layar	Tampilan diagram impedansi sinyal arus eddy
	Eddy saat sinyal waktu dasar pemindaian kurva tampilan
	Tampilan stereogram 3D simulasi
Waktu retensi layar:	Waktu retensi jejak impedansi adalah opsional dari 0,1 hingga 20s, langkah 0,1s
	Waktu retensi trek scan sama dengan satu siklus layar
	Jalur sinyal eddy saat ini dipertahankan secara permanen dan dapat dibersihkan secara manual
Analisis sinyal	Pengukuran fase otomatis atau manual
Mengemudi Probe	Ini dibagi menjadi 12 tingkat, dan tegangan puncak-ke-puncak diatur dari 1V ke 12V
Jenis probe:	Jenis jembatan, reflektif, absolut, diferensial
	Jenis pena, Mengelilingi, Menembus, jenis pelana, jenis bolted,jenis geser, berbagai jenis titik, jenis gabungan
	Adaptor probe opsional, kompatibel dengan produsen domestik dan asing dari semua jenis probe
Modus alarm:	Impedansi layar datar: 1-4 ukuran disesuaikan sudut kanan dan zona alarm kutub.
Modus alarm:	Scan menunjukkan: dua bidang alarm tinggi dan rendah diatur
Program penyimpanan:	Ini dapat menyimpan dan memanggil 100 unit pengaturan instrumen, termasuk parameter deteksi, kontrol tampilan, mode alarm dan koordinat latar belakang. Tanpa pengisian, informasi pengaturan perangkat masih dapat disimpan selama lebih dari 10 tahun
Penyimpanan data:	Ini dapat menyimpan dan memutar kembali 20 unit beku dan terkunci peta impedansi sinyal eddy current atau semua peta impedansi sinyal eddy current dalam 1 sampai 60 siklus.Setiap data dapat diberi nama hingga 17 karakter.
	Tampilan tanggal dan waktu secara real time

Input/output Interface

Soket pengisi daya

Adaptor pengisian AC eksternal untuk mengisi baterai atau menyediakan daya

Spesifikasi Umum

Dimensi	200mm120mm100mm
Berat badan	1.5Kg (termasuk baterai)
Tampilan	Bekerja dalam cahaya yang kuat (5.7 " layar LCD semi-reflektif dan semi-transparan dengan lampu latar mati)

Sumber daya listrik

DC	Baterai lithium isi ulang, built-in sirkuit perlindungan pengisian cerdas, diisi penuh dapat bekerja selama 8 jam tanpa pemotongan
AC	Sumber Daya Eksternal 100-240VAC, 50/60 Hz

Perbedaan Antara TMTeck Portable Eddy-current Detector

	TMD-301	TMD-302	TMD-306
Filter Gelombang	×	√	√
Pemeriksaan pemindaian 3D	×	×	√

Aplikasi

Digital Portable Eddy Current Defect Detector 0

Penerbangan

Pemeriksaan permukaan komponen pesawat seperti bilah, hub roda dan roda pendaratan
Deteksi retak permukaan bagian dalam lubang perekat atau bolt hole (pemisahan pengikat atau tidak dapat dideteksi dengan mudah)
Deteksi korosi antar-lapisan pada bahan komposit, seperti struktur multi-lapisan pesawat, kulit aluminium dan sendi sayap badan pesawat
Mengidentifikasi perubahan ketebalan lembaran logam karena keausan dan korosi
Pengukuran ketebalan lapisan nonkonduktif pada konduktor atau lapisan nonmagnetik pada substrat ferromagnetik
Pengujian konduktivitas logam non-magnetik

Industri Tenaga Listrik

Deteksi cacat permukaan komponen logam bilah turbin dan lubang pin
C scan (tampilan air terjun 3D) Deteksi cacat lubang tengah poros besar turbin uap
Deteksi cacat dan pengukuran ketebalan kondensor dan tabung penukar panas lainnya (seperti kuningan, tembaga, paduan titanium, dll.)
Pemeriksaan cacat tabung boiler

Industri Petrokimia

Pengujian dan pengukuran ketebalan tabung stainless steel penukar panas yang tidak merusak
Pengujian tidak merusak tabung baja karbon penukar panas
Pemeriksaan tidak merusak dinding dalam tabung tungku
Deteksi cacat casing dan sucker rod dan pemisahan material
Semua jenis pipa logam, las struktur baja, pemeriksaan retak
Pengukuran ketebalan permukaan dalam wadah baja karbon, lapisan permukaan baja tahan karat

Industri Metalurgi dan Mesin

Pemeriksaan arus eddy on-line dari baja karbon, baja tahan karat, titanium, tembaga, tembaga merah, perak-tembaga, aluminium berlapis tembaga dan pipa komposit dua lapisan dan tabung logam lainnya,batang dan kawat
Pemeriksaan online tanpa merusak katup, bantalan, pin, baut, tong, tong dan bagian mekanis lainnya

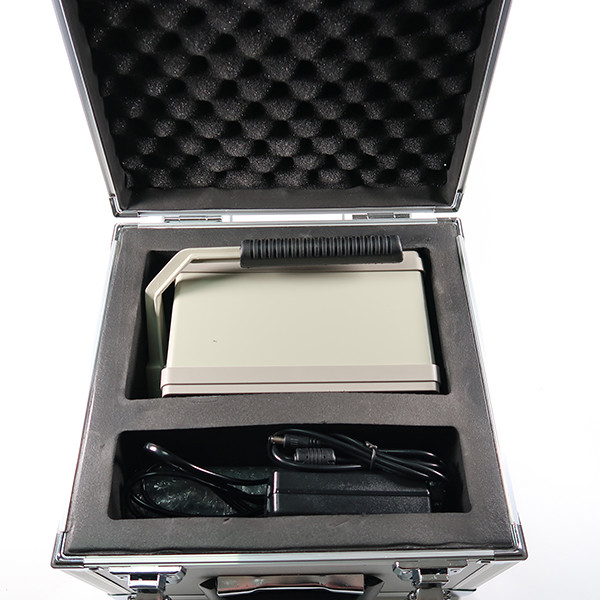

Daftar kemasan TMD-302/TMD-306
Tidak, tidak.	Deskripsi Barang	Qty
1	Detektor arus eddy	1
2	Eddy current point-type probe	1
3	Blok piring	1
4	12Adaptor daya 6V	1
5	Paket Instrumen	1
6	Manual Operasi	1
7	Panduan QuickStart	1
8	Sertifikat kualitas	1
9	RUU Jaminan	1

Label:

Tempat asal:	Cina
Nama merek:	TMTeck
Nomor model:	TMD-302

Kuantitas min Order:	1
Harga:	Bisa dinegosiasikan
Kemasan rincian:	Karton
Waktu pengiriman:	3-6 hari kerja
Syarat-syarat pembayaran:	T / T
Menyediakan kemampuan:	10 PCS / Dua minggu
