Instruksi untuk blok uji standar untuk inspeksi partikel magnetik

1. Ringkasan: This test block is an updated product carefully designed and manufactured according to the technical parameters of BS4069 and JB/T6066 "Standard test block for Magnetic particle Inspection" and JB/T6063 "Magnetic particle Technology for magnetic particle Inspection"Hal ini digunakan untuk menguji sensitivitas komprehensif bubuk magnetik fluoresen atau non-fluoresen yang digunakan dalam deteksi cacat untuk memastikan implementasi spesifikasi magnetisasi bagian.Ini adalah alat yang diperlukan untuk menguji bubuk magnetik atau suspensi magnetik dari instrumen pengujian bubuk magnetikBlok uji ini sesuai dengan lampiran dokumen 95-114 dari kendaraan Kementerian Kereta Api. Digunakan untuk inspeksi partikel magnetik dari bagian lain dari kendaraan.

1Blok uji jenis B cocok untuk deteksi cacat bubuk elektromagnetik DC, bubuk magnetik kering, penampil sensitivitas suspensi magnetik fluoresen atau non-fluoresen. 2.Blok uji tipe E cocok untuk menampilkan sensitivitas bubuk magnetik kering, suspensi magnetik fluoresensi atau non-fluoresensi ketika digunakan untuk deteksi kesalahan AC.

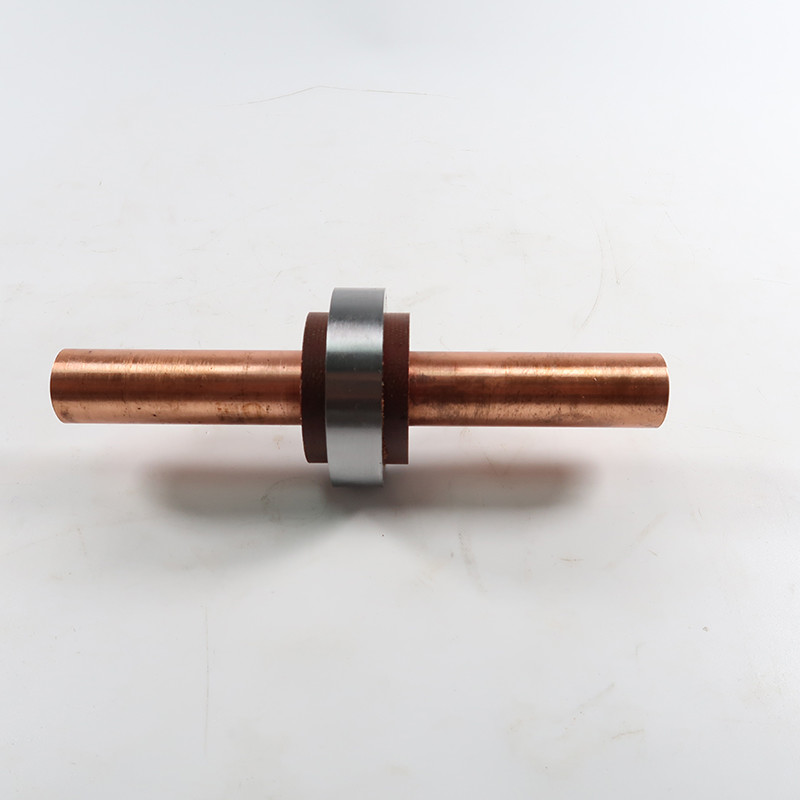

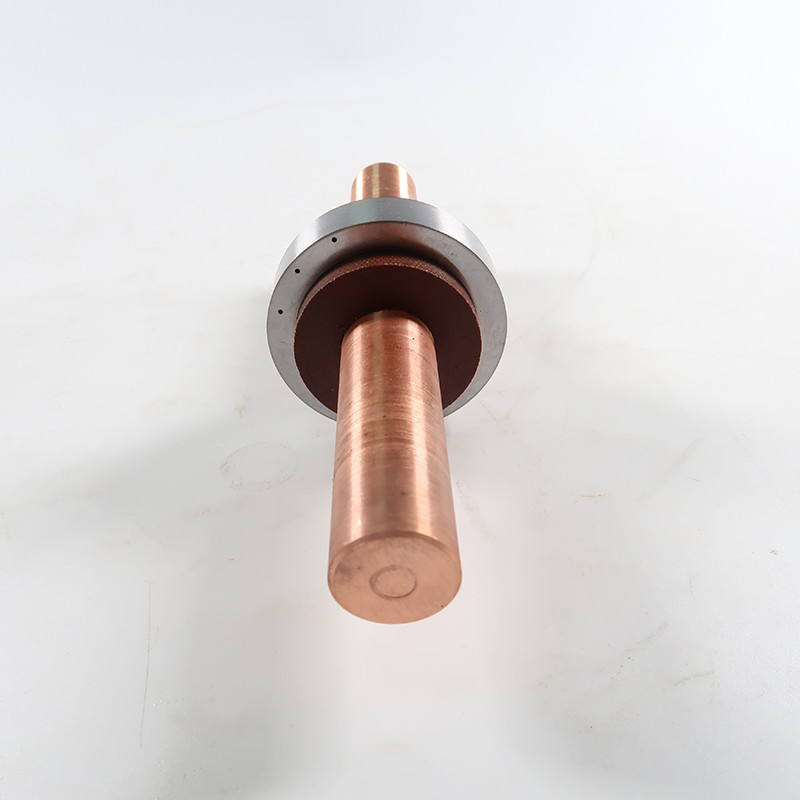

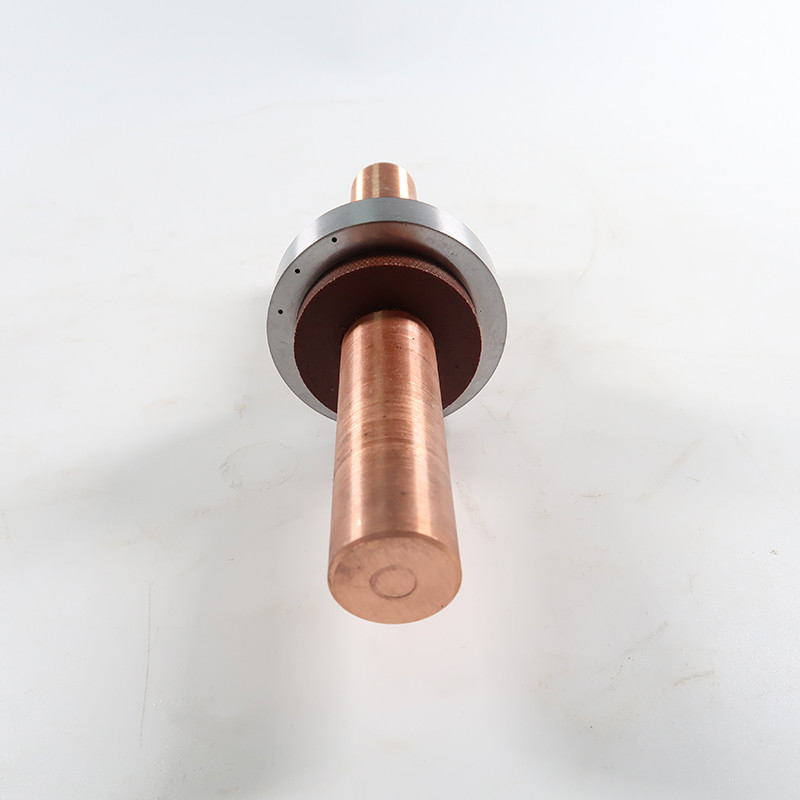

Ketiga, operasi penggunaan: 1, uji DC, blok uji jenis B ke dalam diameter 29±1mm, panjang 400±2mm batang tembaga, cincin uji ditempatkan di tengah batang tembaga,sehingga lubang kelima pada cincin uji ditempatkan di posisi jam 12, mengikat pada mesin deteksi cacat, melalui 2500A (nilai efektif) gelombang utama rectifier, magnetisasi lingkar percobaan,Dan menerapkan suspensi magnetik fluoresensi atau non-fluoresensi (secara proporsional sesuai dengan persyaratan teknologi) untuk memeriksa tanda magnet pada permukaan luar cincin uji.. A, tampilan bubuk magnetik fluoresensi, pencahayaan radiasi ultraviolet harus tidak kurang dari 800-1000uW / cm2.Intensitas cahaya putih di tempat pemeriksaan tidak boleh kurang dari 1000XL.B. Kriteria penerimaan: Tidak peduli suspensi magnetik fluoresen atau non-fluoresen, setidaknya 5 lubang tampilan jejak magnet dapat dilihat.cincin uji tipe e ditusuk ke dalam batang tembaga dengan diameter 20±1 mm dan panjang 150±2 mm, mengikatnya pada perangkat deteksi cacat, dan 750A (nilai efektif) arus diterapkan, and the fluorescent or non-fluorescent magnetic disparity liquid is applied evenly (the ratio is according to the process requirements) to check the magnetic marks on the outer surface of the test ring. A. Pencahayaan bubuk magnetik fluoresen atau bubuk magnetik non-fluoresen B. Jejak magnetik setidaknya 2 lubang dapat dilihat baik dalam suspensi magnetik fluoresen maupun non-fluoresen
