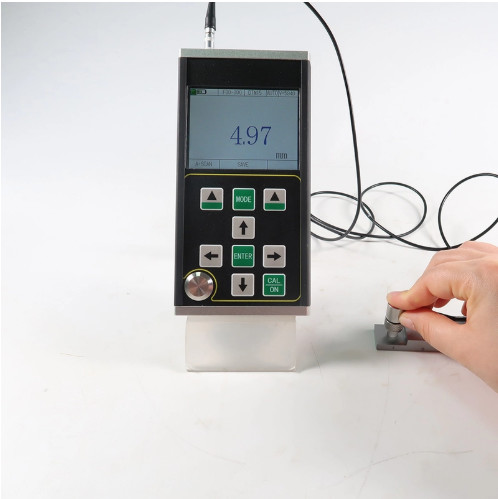

TM291 Pengukur ketebalan lapisan non-logam genggam

Untuk mengukur ketebalan lapisan pada berbagai logam, non-logam (kaca, plastik, komposit, beton, kayu, dll) substrat

TM291 adalah jenis baru handheld presisi tinggi digital Non-metal coating thickness gauge dengan A / B scanning.Ini cocok untuk pengukuran ketebalan material yang dapat membuat gelombang ultrasonik menyebar di dalamnya dengan kecepatan konstan dan mendapatkan refleksi dari belakangnyaResolusi pengukuran adalah 0,001mm dan rentang pengukuran adalah sempit seperti 0.02mm.Ini dapat menguji ketebalan substrat dan pelapis pada saat yang sama.

Produk ini dapat digunakan di industri minyak bumi, kimia, metalurgi, pembuatan kapal, aerospace, energi dan bidang lainnya.

Fungsi Utama

● Jangkauan pengukuran luas, dengan ketebalan pengukuran minimalLapisan 20um;Ketebalan maksimum 1800 mm.

● Produk ini dapat mengukur ketebalan dengan presisi tinggi, dan resolusi pengukuran maksimum dapat mencapai 0,001mm; Resolusi pengulangan dapat mencapai ± 0,002mm;

●Produk ini memiliki mode A-scan, mode B-scan dan mode tampilan numerik;

● Lapisan pelapis dan cat pada beberapa bahan komposit dapat dideteksi sesuai dengan kecepatan suara yang berbeda dari bahan-bahan tersebut,dan ketebalan setiap lapisan dari lebih dari 10 bahan multilayer dapat diukur secara bersamaan, dan nilai ketebalan dari setiap lapisan dapat beralih di bawah gema yang sama.

● Ini memiliki fungsi penembusan lapisan dan pengukuran echo to echo, yang digunakan untuk mengukur bahan dengan lapisan cat dan lapisan di permukaan;

● Beberapa mode pengukuran:THIN,mb-e, E-E danAUTOmodus memenuhi pengukuran benda kerja tebal konvensional;E-Emode mewujudkan pengukuran bagian tipis;

● Mode numerik meliputi: mode nilai ketebalan konvensional, mode perbedaan / tingkat pengurangan dan mode nilai maksimum;

● Dua mode gain: gain otomatis / gain manual;

● Penutupan manual dan penutupan otomatis dapat diatur, dengan fungsi hemat energi;

● Mendukung berbagai probe, termasuk dprobe kristal double dan probe kristal tunggal, dan mendukung probe frekuensi tinggi hingga 20MHz;

● Mendukung penyimpanan massa dan dapat menyimpan 100000 nilai ketebalan, 500 kelompok bentuk gelombang A-scan dan 500 kelompok bentuk gelombang B-scan pada saat yang sama;

● Layar TFT-LCD berwarna 3,5 inci besar dengan resolusi resolusi tinggi 320×240 (QVGA);

● Ini memiliki berbagai metode kalibrasi, mendukung kalibrasi satu titik, kalibrasi multi-titik dan mode kalibrasi manual,dan dapat mengkalibrasi kecepatan suara dan posisi nol probe pada saat yang sama; Ini mendukung koreksi jalur v dari probe kristal ganda.

● Mendukung konversi sistem metrik dan Inggris; Dapat beralih antara millimeter dan inci;

● Mendukung tampilan bahasa Cina dan Inggris;

Bahan yang Dapat Digunakan

Untuk mengukur ketebalan lapisan pada berbagai logam, non-logam (kaca, plastik, komposit, beton, kayu, dll) substrat.

logam (seperti baja, besi cor, aluminium, tembaga, dll.), plastik, keramik, kaca, resin, serat kaca dan konduktor ultrasonik yang baik lainnya.

Prinsip Dasar

Prinsip pengukuran ketebalan ultrasonik mirip dengan pengukuran gelombang cahaya. Pulsa ultrasonik yang dipancarkan oleh probe mencapai objek yang diukur dan menyebar ke dalam objek.Ketika mencapai antarmuka materialKetebalan bahan yang diukur ditentukan dengan mengukur waktu penyebaran ultrasonik secara akurat di dalam bahan.

Parameter Spesifikasi

Sonde Opsional
