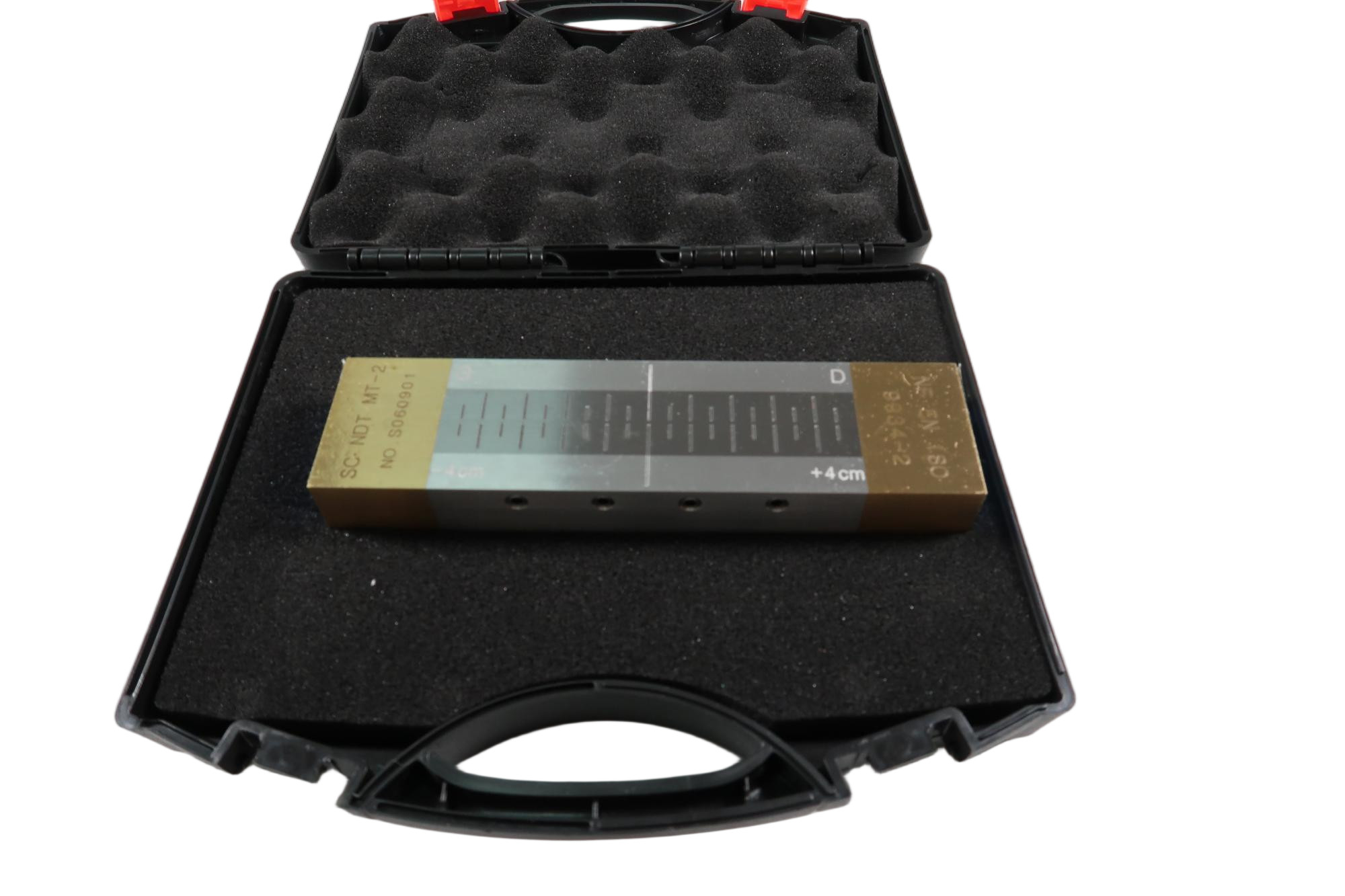

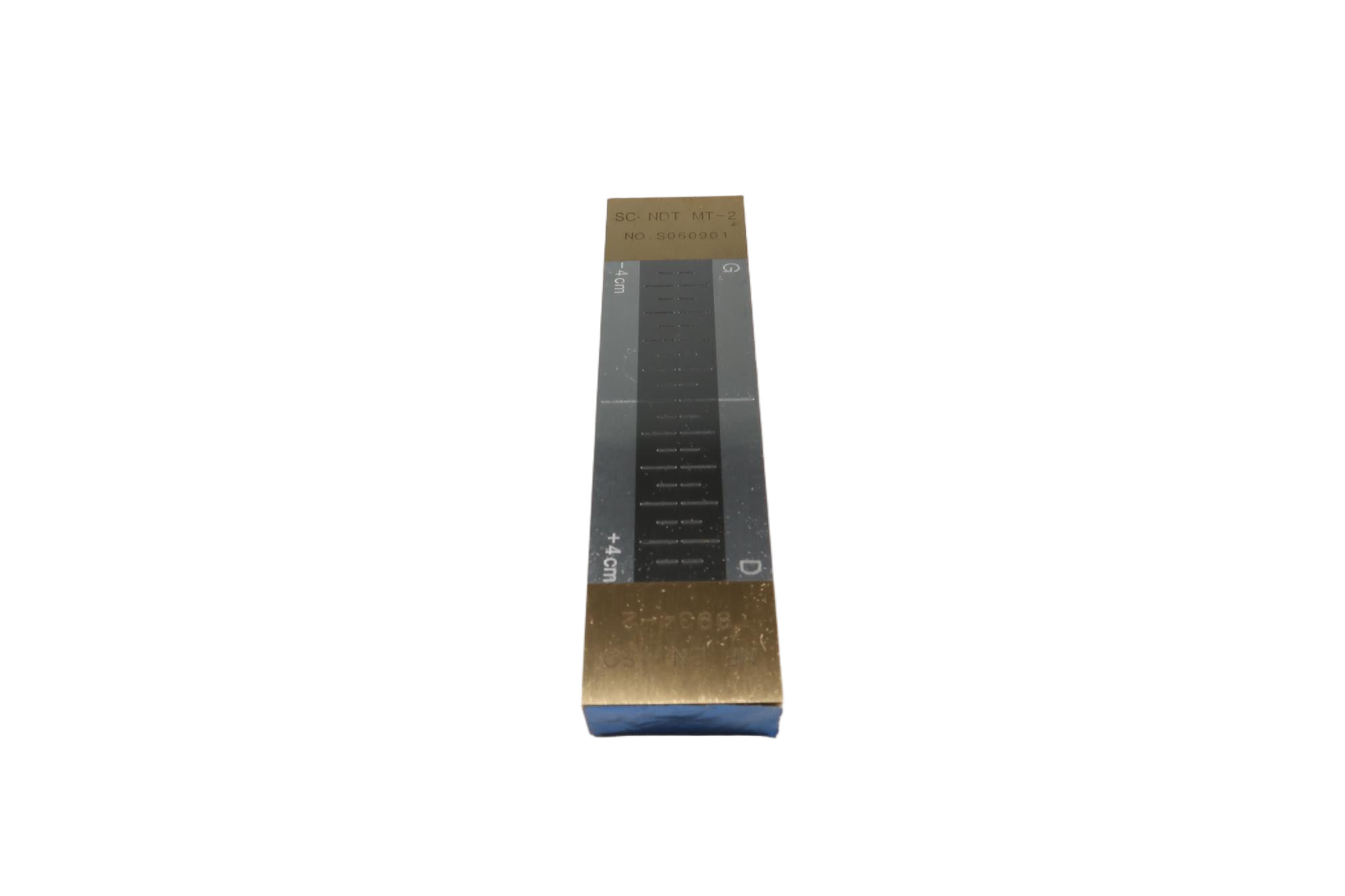

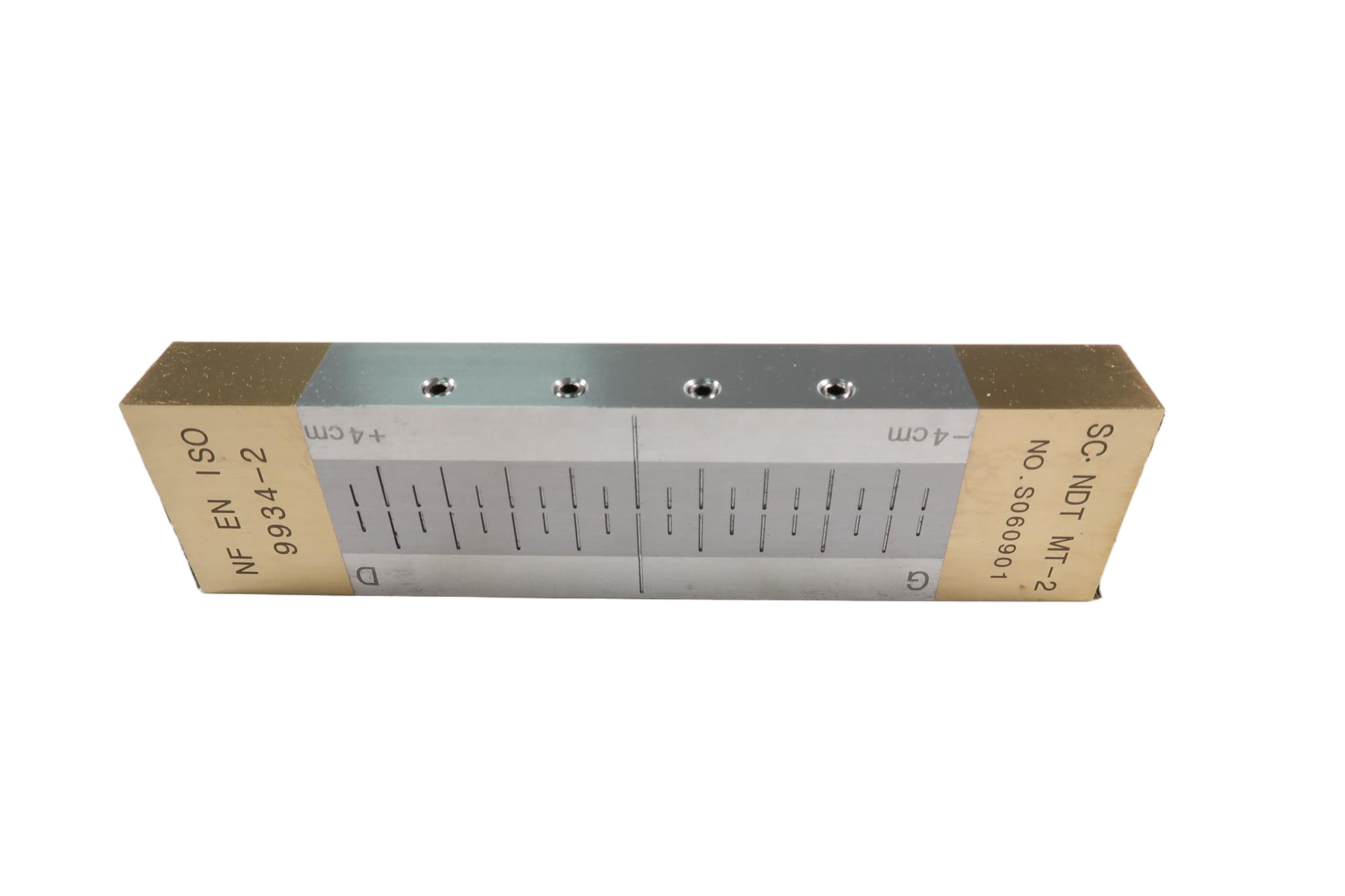

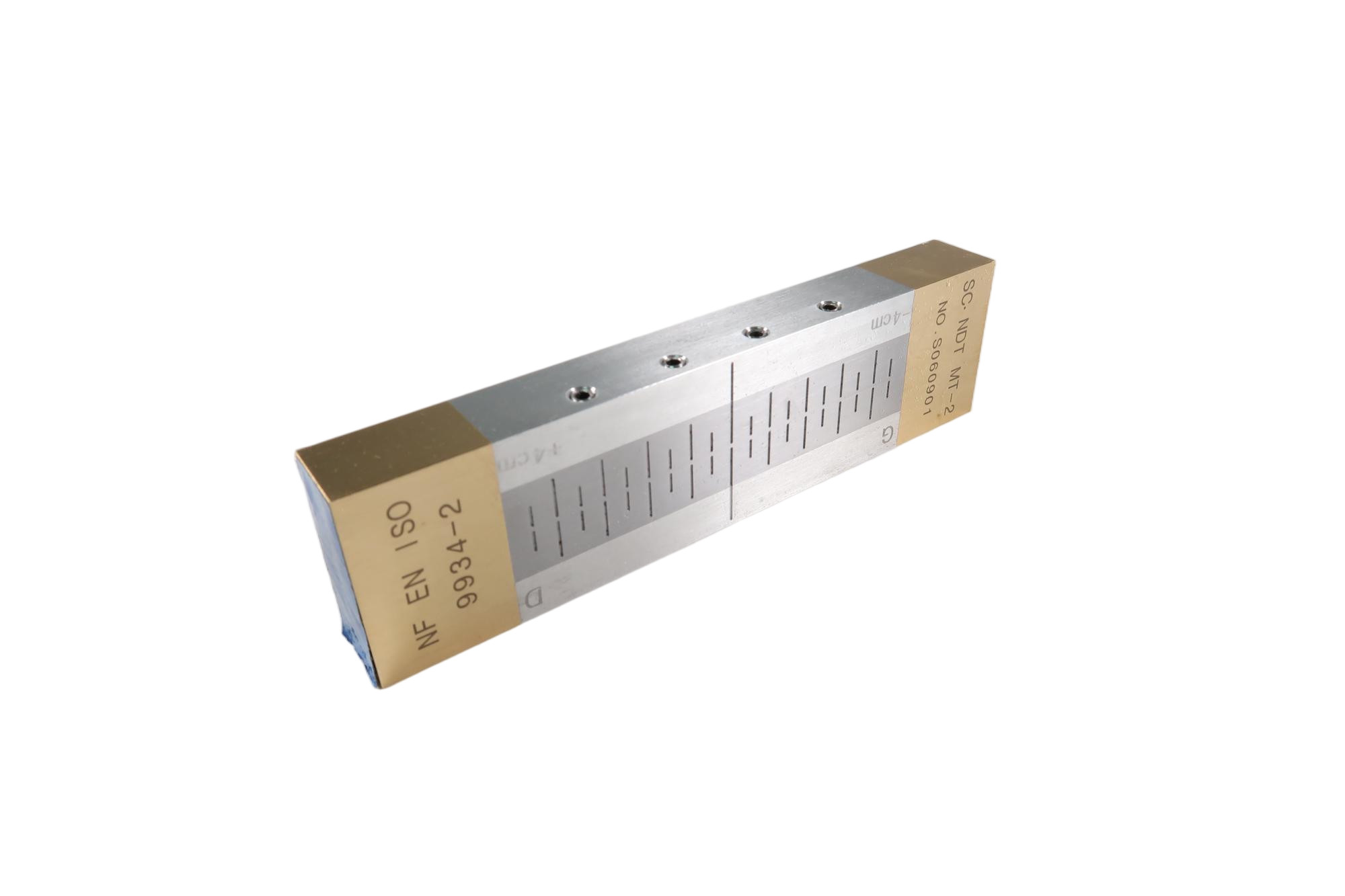

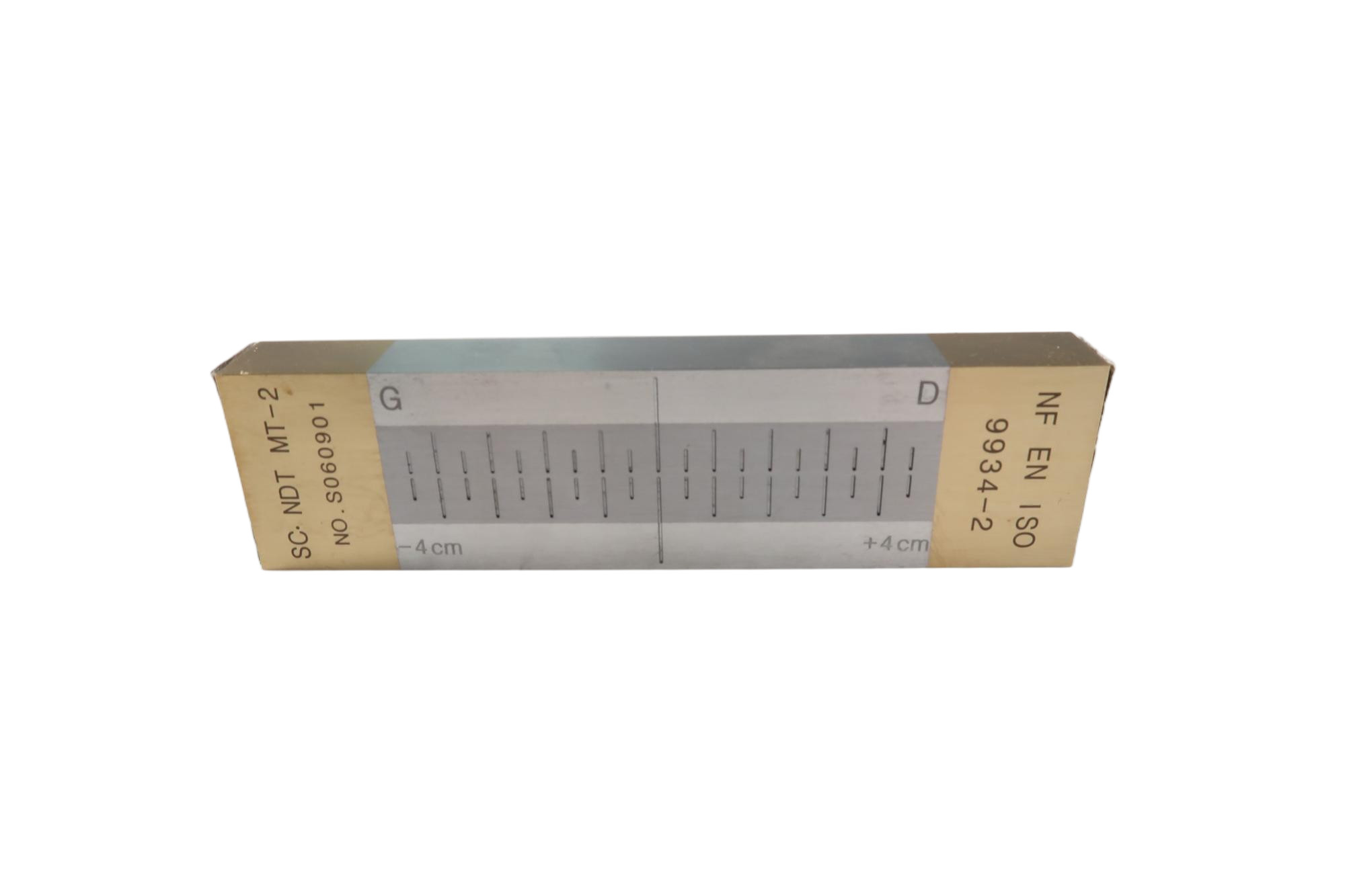

Blok uji referensi partikel magnetik tipe II

Gambaran umum: ((3112801)

Blok referensi Tipe II adalah badan magnetisasi sendiri yang tidak memerlukan induksi medan magnet eksternal.Hal ini digunakan untuk menguji kinerja partikel magnetik. Kinerja dapat diberikan oleh panjang yang ditampilkan. Meningkatkan panjang berarti kinerja yang lebih baik.

Sesuai dengan:

Standar Q/CRRC J 73.1-2020, GB/T15822.2-2005 dan IS09934.2-2:2002.

Dimensi:

155*40*18mm

Pembuatan:

1. Mesin dua potongan C15⁹(sesuai dengan EN10083-1)¹⁰)) batang baja persegi dengan ukuran 10 mm persegi dan 100,5 mm ± 0,5 mm panjang.

2Setiap batang baja dihancurkan dengan permukaan Ra≈1,6μm dan ketebalan < 5μm. (Peringatan: Suhu batang baja tidak boleh melebihi 50°C)

Verifikasi:

Gunakan tangensial medan kekuatan meter untuk mengukur kekuatan medan tegak lurus ke cacat buatan pada +4 dan -4 notch.

Kriteria penerimaan:

Nilai kekuatan keluar 4 notch: -100A/m±10% (yaitu -0,125mT±10%mT)

Nilai kekuatan keluar kerucut +4: +100A/m±10% (yaitu +0,125mT±10%mT)
