TR220 adalah penguji kekasaran permukaan portabel dengan desain mekatronik, prosesor ARM berkinerja tinggi terintegrasi, dan kompatibel dengan banyak standar nasional seperti ISO, DIN, ANSI, JIS, dll. Alat ini memiliki karakteristik akurasi pengukuran tinggi, rentang pengukuran luas, pengoperasian mudah, portabel, dan operasi stabil. Alat ini juga memiliki kapasitas penyimpanan data besar, konsumsi daya rendah, tidur otomatis, dll. Alat ini adalah instrumen terintegrasi host sensor, baterai lithium polimer berkapasitas tinggi terintegrasi, waktu lama untuk pekerjaan pengukuran, dapat mencapai pengukuran data, tampilan, penyimpanan, pencetakan Bluetooth, dan fungsi lainnya. Alat ini tersedia dengan aksesori opsional seperti sensor permukaan melengkung, sensor lubang kecil, sensor alur dalam, dan platform pengukuran. Alat ini banyak digunakan untuk inspeksi kekasaran permukaan di banyak bidang seperti manufaktur otomotif, permesinan, peralatan pemrosesan logam, percetakan dan pengemasan, pengecoran cetakan, dll.
Fitur Produk
l Rentang luas, multi-parameter, 14 parameter kekasaran dapat diukur: Ra, Rz=Ry(JIS), Rq, Rt=Rmax, Rp, Rv, R3z, R3y, RzJIS, Rs, Rsk, Rku, Rsm, Rmr;
l Desain mekatronik, ukuran kecil, ringan, mudah dibawa, mudah dioperasikan;
l Menggunakan stylus dengan panduan setengah tertutup meningkatkan rentang pengukuran;
l Metode Filter Gauss.D.P.RC.PC_RC;
l Kompatibel dengan empat standar ISO, DIN, ANSI, JIS;
l Tampilan penuh informasi, intuitif, dan dapat menampilkan semua parameter dan grafik;
l Layar LCD mengadopsi tampilan IPS 2,0' populer dengan kecerahan tinggi dan tanpa ruang mati, cocok untuk berbagai situasi;
l Mengadopsi baterai isi ulang lithium ion 1000mAh, dapat bekerja untuk waktu yang lama tanpa efek memori;
l Penyimpanan data berkapasitas besar, dapat menyimpan 500 set data mentah dan gelombang;
l Fungsi mati otomatis dan desain perangkat keras dan lunak berdaya rendah membuat alat ini bekerja untuk waktu yang lama, yang cocok untuk semua jenis penggunaan di lokasi;
l Dapat terhubung ke printer Bluetooth khusus untuk mencetak laporan pengukuran secara real-time;
l Sensor memiliki perangkat pelindung yang secara efektif melindungi stylus sensor dan memastikan akurasi pengukuran;
l Menggunakan mikroprosesor ARM berdaya rendah untuk perhitungan dan pemrosesan data, mengadopsi op-amp dan ADC presisi tinggi, sangat meningkatkan akurasi pengukuran dan kecepatan perhitungan;
l Mendukung tampilan gelombang dan kurva laju;
l Pilihan bahasa Mandarin/Inggris.
Parameter Dasar
| Prinsip deteksi |
induktif |
Perjalanan penggerak maksimum |
≤ 1 7 . 5 mm |
| Rentang pengukuran |
320 μ m |
Rentang pengukuran |
Ra,Rq: 0.005μm ～32μm;
Rz,Ry,Rt,Rp,Rm: 0.02μm～320μm;
Rsm, Rs: 1mm;
Rmr: 0~100%;
|
| Radius ujung jarum |
5 μ m |
Akurasi |
0.001 μ m |
| Bahan ujung jarum |
berlian |
Kesalahan nilai |
≤ ±8% |
| Gaya terukur |
≤4mN |
Variabilitas nilai |
≤ 5% |
| Sudut stylus jarum |
90° |
Sumber daya |
Baterai isi ulang lithium-ion terintegrasi/
adaptor daya eksternal
|
| Radius longitudinal pemimpin |
45mm |
Output data |
Bluetooth/USB |
| Pengukuran parameter |
Ra. Rq . Rz . Rt . Rp. Rv . RS . RSm . Rsk . Rku . RPc .Ry. Rmax. R3z |
| Panjang sampel |
0.25mm, 0.80mm, 2.50mm |
| Panjang evaluasi |
1L~5L opsional (L adalah panjang sampel) |
| Ukuran keseluruhan |
156mm × 55mm × 46.5 mm |
| Berat instrumen |
≦ 398 g |
| Lingkungan kerja |
Suhu: -20°C～40°C; Kelembaban relatif: < 90%, tanpa getaran, tanpa media korosif di sekitar |
| Aksesori opsional |
Sensor permukaan melengkung, sensor lubang kecil, sensor alur, sensor alur dalam, batang ekstensi, printer Bluetooth, platform pengukuran |

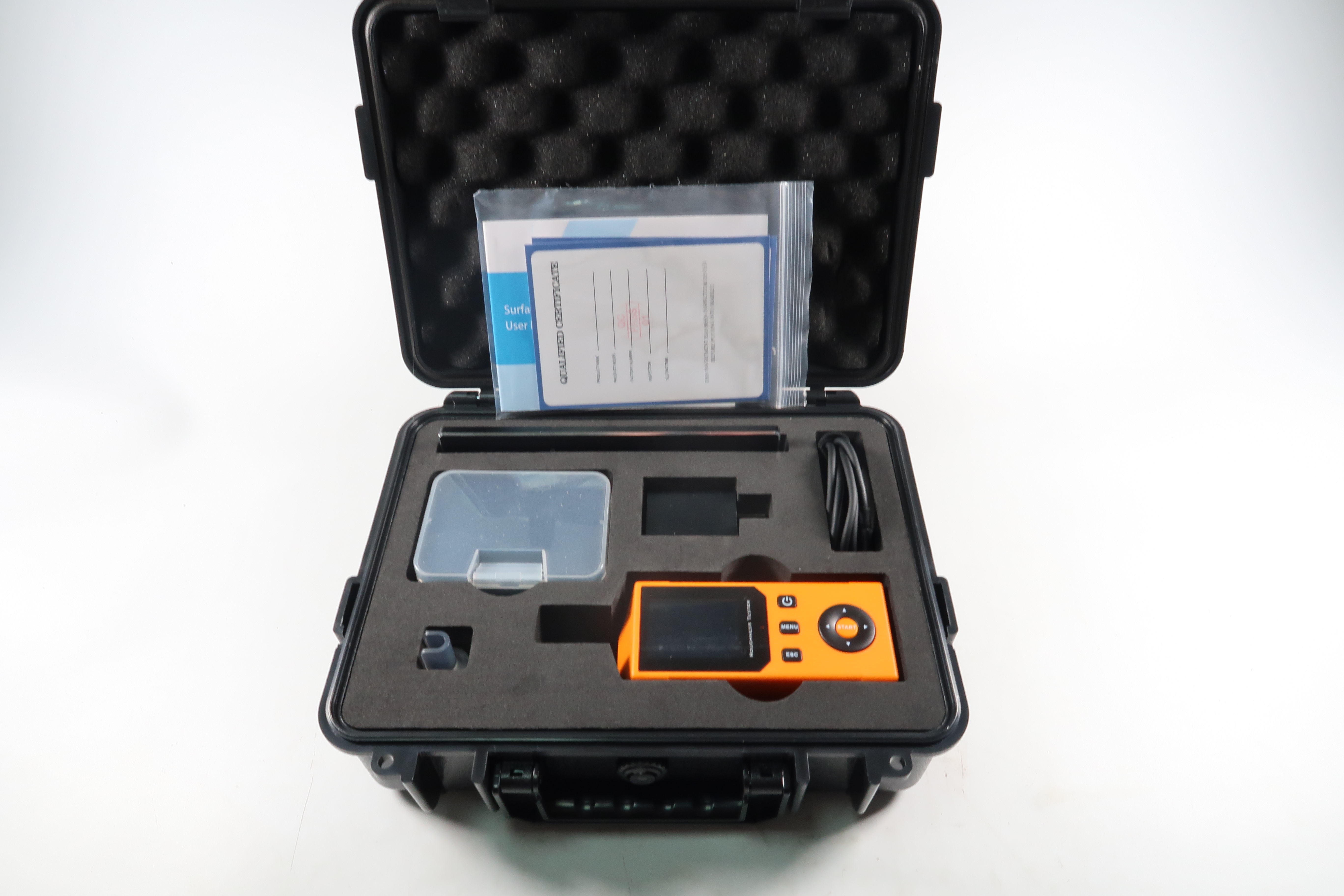

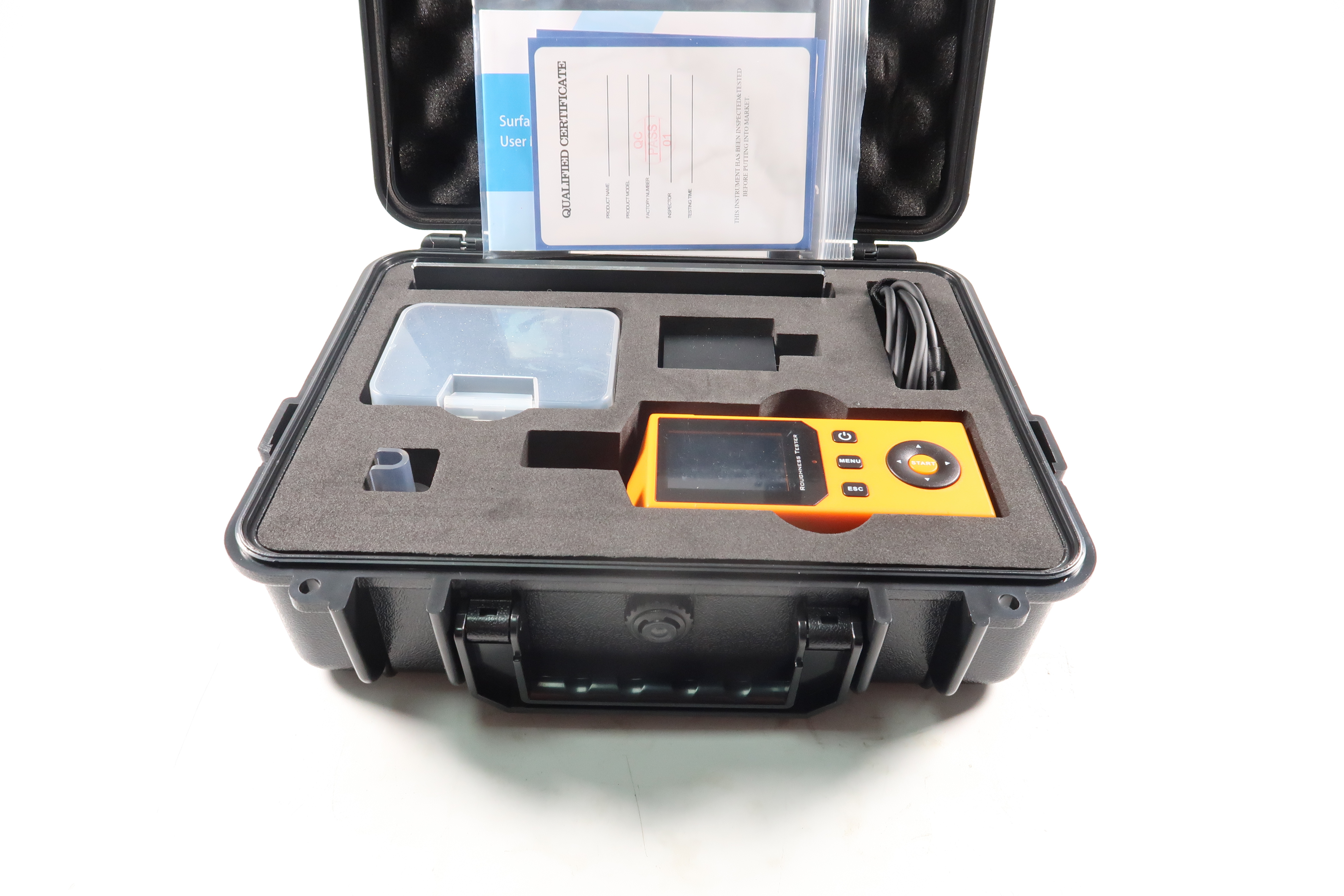

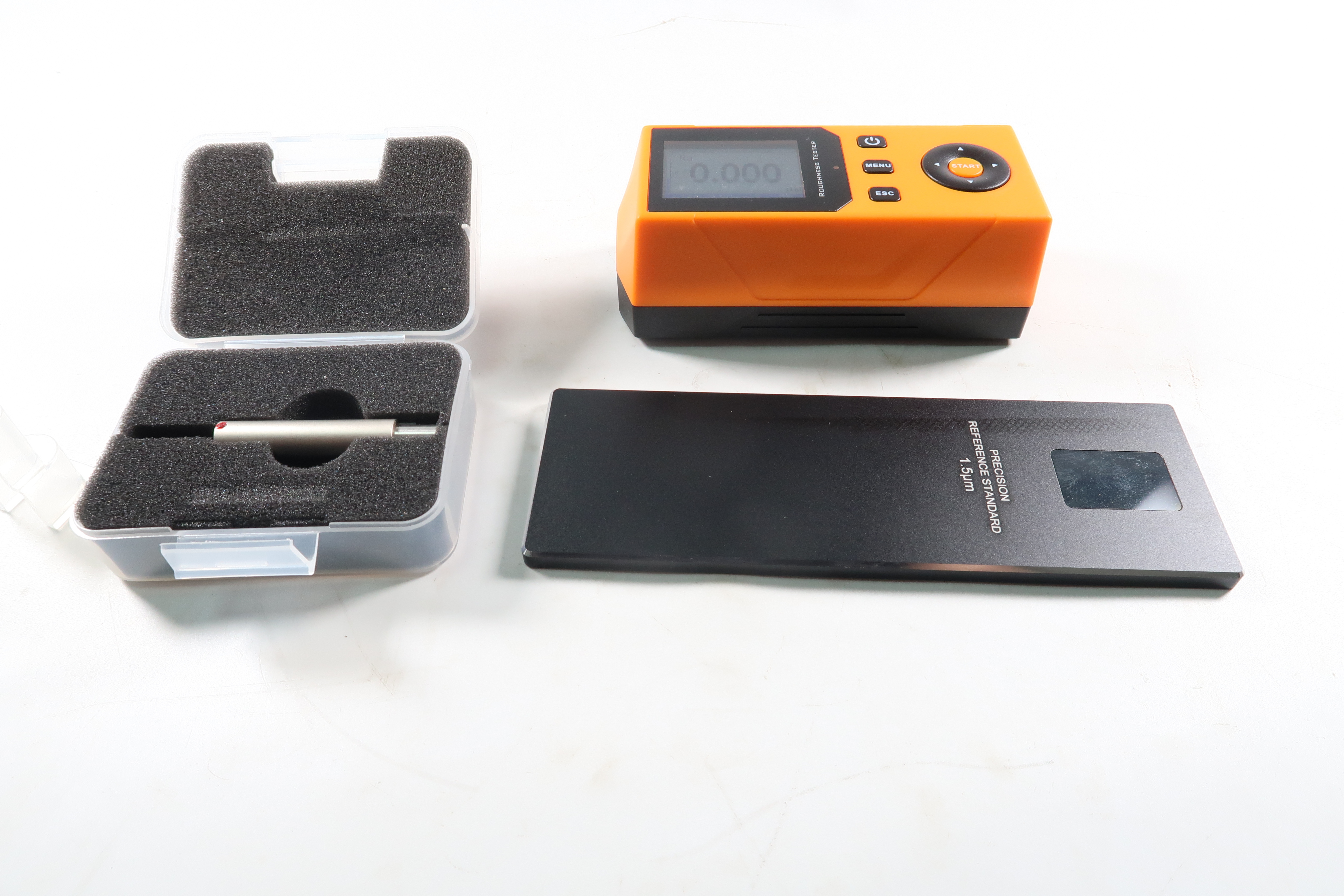

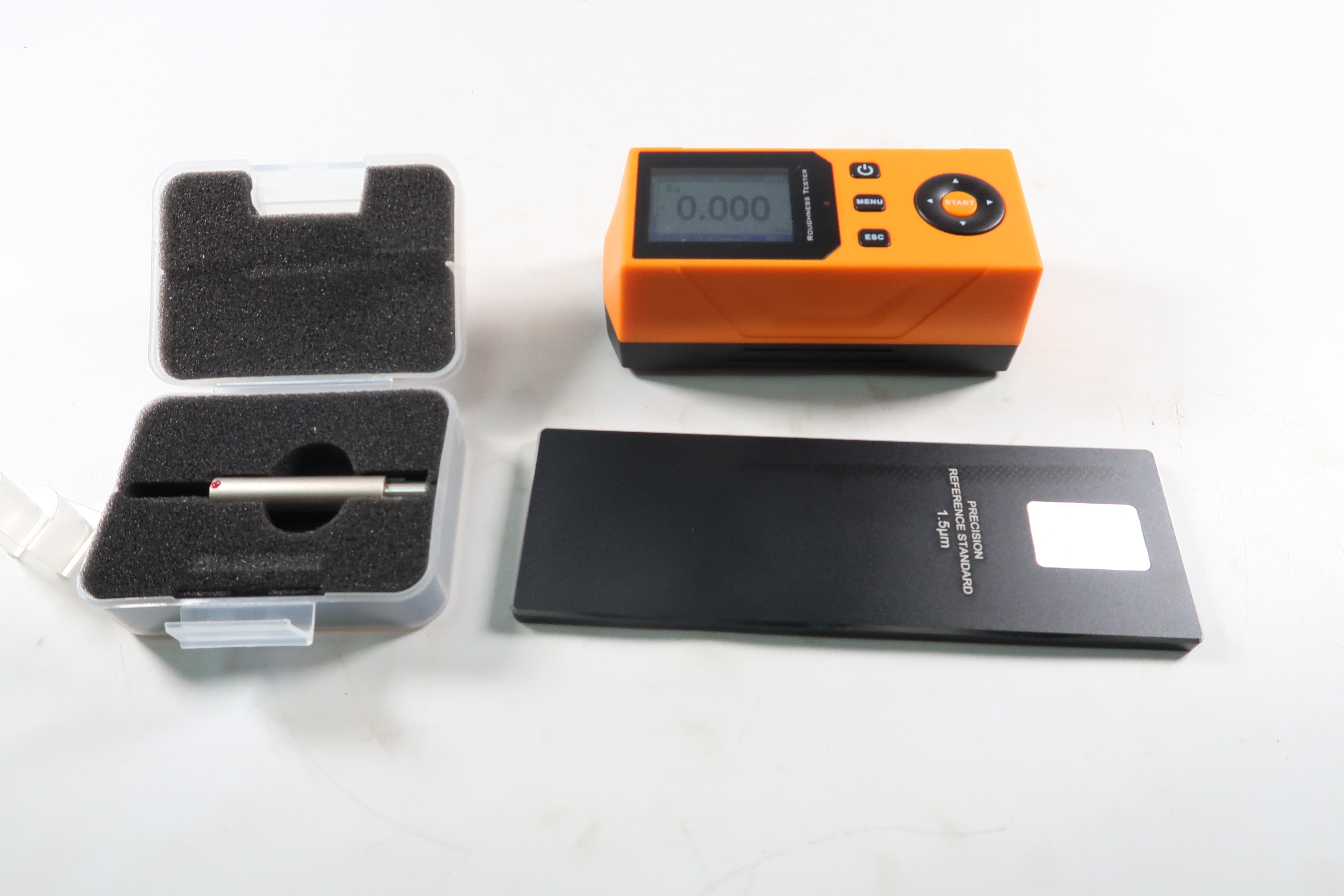

Konfigurasi Standar
| Nomor seri |
Nama |
Jumlah |
Keterangan |
| 1 |
Host penguji kekasaran |
1 |
|
| 2 |
Kotak sensor |
1 |
|
| 3 |
Sensor Standar |
1 |
|
| 4 |
Kabel data (kabel pengisi daya) |
1 |
|
| 5 |

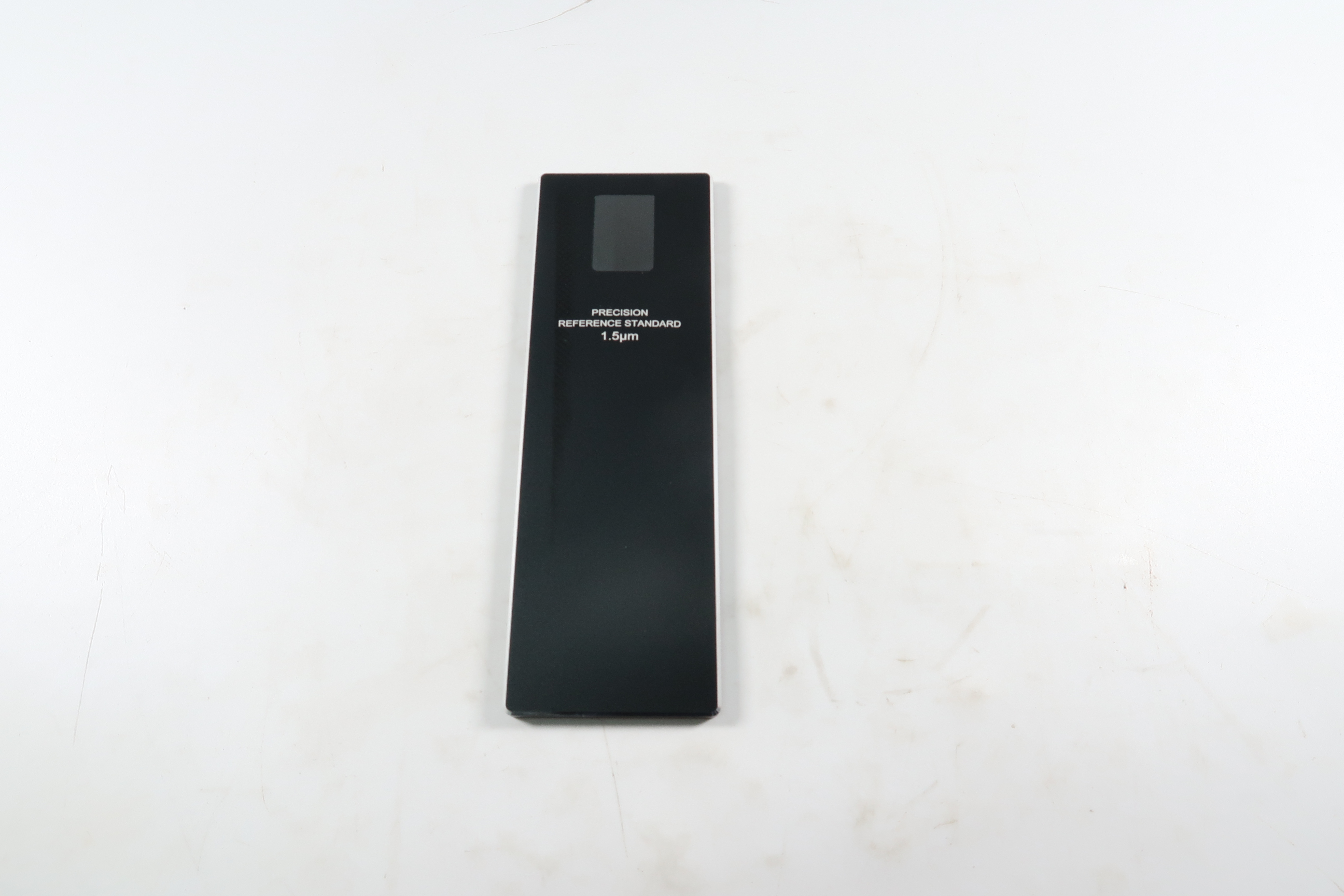

Blok uji standar kekasaran |
1 |
|
| 6 |
Pengisi Daya 5V/2A |
1 |
|
| 7 |
Manual |
1 |
|
| 8 |
Sertifikat |
1 |
|
| 9 |
Kartu garansi |
1 |
|
| 10 |
Kotak instrumen |
1 |
|
