TM282 Series Ultrasonic Thickness Gauge Dengan A & B Scan / Melalui Lapisan / Software
Solusi pengukuran ketebalan ultrasonik profesional
TM282 Color Screen A/B-Scan Ultrasonic Thickness Gauge dirancang secara profesional untuk memecahkan berbagai aplikasi pengukuran ketebalan yang sulit dalam pengaturan industri.
Fitur Utama
Live Color A-Scan
Visualisasi langsung bentuk gelombang ultrasonik (A-scan) dalam warna pada layar. Penting untuk memverifikasi akurasi hasil pengujian dan pemecahan masalah pengukuran.dan GATE parameter untuk pembacaan optimal.

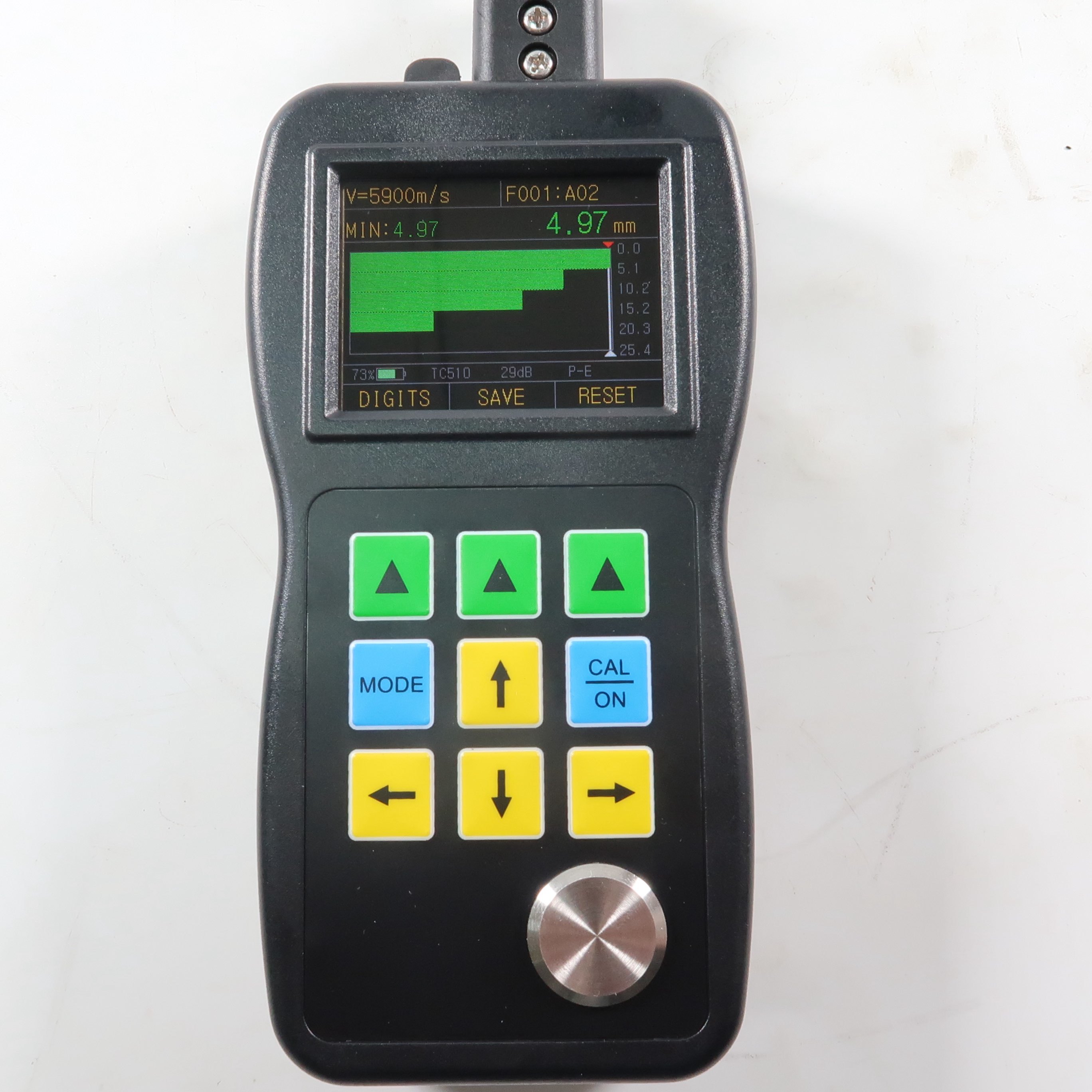

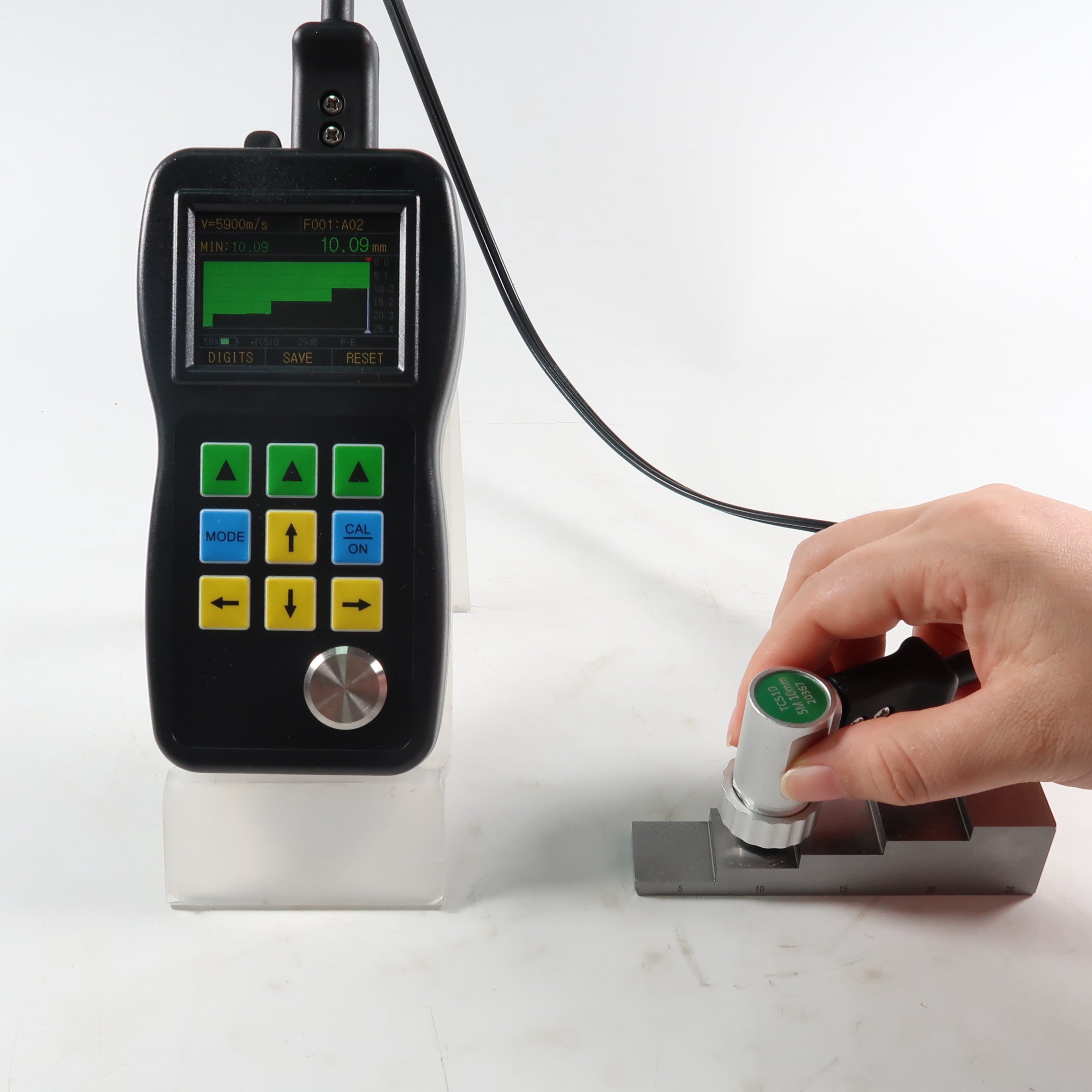

Live Color B-Scan
Fungsi B-scan berbasis waktu menampilkan profil penampang benda kerja secara otomatis menangkap nilai minimum dengan indikator segitiga merah.Kemampuan pengukuran ketebalan titik ke titik di seluruh gambar scan B.
Melalui Fungsi Lapisan
Menghilangkan kebutuhan untuk menghilangkan lapisan. dicapai dengan mengukur dua permukaan dasar yang berkelanjutan dari substrat dengan keuntungan yang signifikan:
- Tidak diperlukan kalibrasi nol
- Stabilitas tinggi - tidak terpengaruh oleh tekanan probe, ketebalan lapisan kopling, atau debu permukaan
- Pencegahan Zero Drift
Fungsi Pemotongan Daya
Tombol pemotongan daya khusus memperpanjang umur baterai dengan menghemat energi selama periode yang lama tidak digunakan.
Fungsionalitas Lanjutan
- Perbedaan/tingkat pengurangan:Menampilkan deviasi dari nilai normal dan menghitung persentase pengurangan ketebalan
- Tampilan informasi:LOS, min, max, pembacaan besar, kecepatan, nol, kalibrasi, satuan, pembekuan, daya tahan baterai, tingkat gain, simbol gema
- Max./Min. Tangkapan:Tampilan bersamaan dari nilai ketebalan saat ini, minimum, dan maksimum
- Mode Alarm:Perubahan warna dinamis untuk pembacaan ketebalan selama kondisi alarm
- Tingkat Pembaruan:Pilihan 4Hz, 8Hz, dan 16Hz untuk berbagai kebutuhan aplikasi
- Dukungan multi-bahasa:Cina, Inggris, Spanyol, Jerman
- Echo untuk Echo:Hanya mengukur ketebalan logam, mengabaikan cat dan pelapis
- Data Logger:99,999 titik data ketebalan dengan ID dalam file linear atau grid (kapasitas file 400)
- Output:Konektor kecepatan penuh USB 2.0 dengan perangkat lunak laporan DataView
- Tampilan:2.4" warna OLED, 320 × 240 piksel, 10,000rasio kontras:1
- Dimensi:156mm (L) × 76mm (W) × 38mm (H)
- Berat:285g
- Suhu operasi:-10°C sampai 50°C
Sonde standar TC510
Chip keramik piezoelektrik berkinerja tinggi dengan cangkang die-casting logam terintegrasi.
Perbandingan Seri TM282
| Fitur |
TM282 |
TM282D |
TM282DL |
| Tampilan Warna |
✓ |
✓ |
✓ |
| Live A-Scan |
✓ |
✓ |
✓ |
| B-Scan berbasis waktu |
✓ |
✓ |
✓ |
| Pengendalian Pendapatan dan Gerbang |
✓ |
✓ |
✓ |
| Pembuangan |
✓ |
✓ |
✓ |
| Cat dan Lapisan |
× |
✓ |
✓ |
| Data Logger |
× |
× |
✓ |
| Perangkat Lunak DataView |
× |
× |
✓ |
TM282DL Spesifikasi Teknis
| Jenis Tampilan |
2.4" warna OLED, 320×240 piksel, kontras tampilan 10,000:1 |
| Prinsip Operasi |
Pulse echo dengan transduser elemen ganda |
| Jangkauan Pengukuran |
0.50mm sampai 508mm (0,02" sampai 20,00"), tergantung pada kondisi material, probe dan permukaan; Mode E-E: 3-50mm dalam kondisi |
| Resolusi Pengukuran |
Pilihan 0,01mm, 0,1mm (pilihan 0,001", 0,01") |
| Satuan |
Inci atau Milimeter |
| Modus Perbaikan |
RF+, RF-, HALF+, HALF-, FULL |
| Mode Tampilan |
Normal, Minimal/Maximum capture, DIFF/RR%, A-Scan, B-Scan |
| Koreksi jalur V |
Otomatis |
| Tingkat Pembaruan |
Pilihan 4Hz, 8Hz, 16Hz |
| Jangkauan Kecepatan Bahan |
500 sampai 9999m/s (0,0197 sampai 0,3939 in/μs) |
| Bahasa |
Bahasa Inggris, Prancis, Jerman, Spanyol, Cina |
| Pengaturan Alarm |
Alarm minimum dan maksimum. kisaran dari 0,25 mm hingga 508 mm (0,010 "ke 20,00"). perubahan warna bentuk gelombang dinamis pada alarm |
| Kebutuhan Daya |
2 baterai ukuran AA |
| Waktu Operasi |
Sekitar 40 jam |
| Instrumen dimatikan |
Bisa dipilih SEMUA MASA ON atau AUTO OFF setelah 5, 10, 20 menit tidak aktif |
| Suhu operasi |
-10°C sampai +50°C (+10°F sampai +12°F) |
| Ukuran |
158mm × 76mm × 37mm (H × W × D) |
| Berat badan |
285g termasuk baterai |

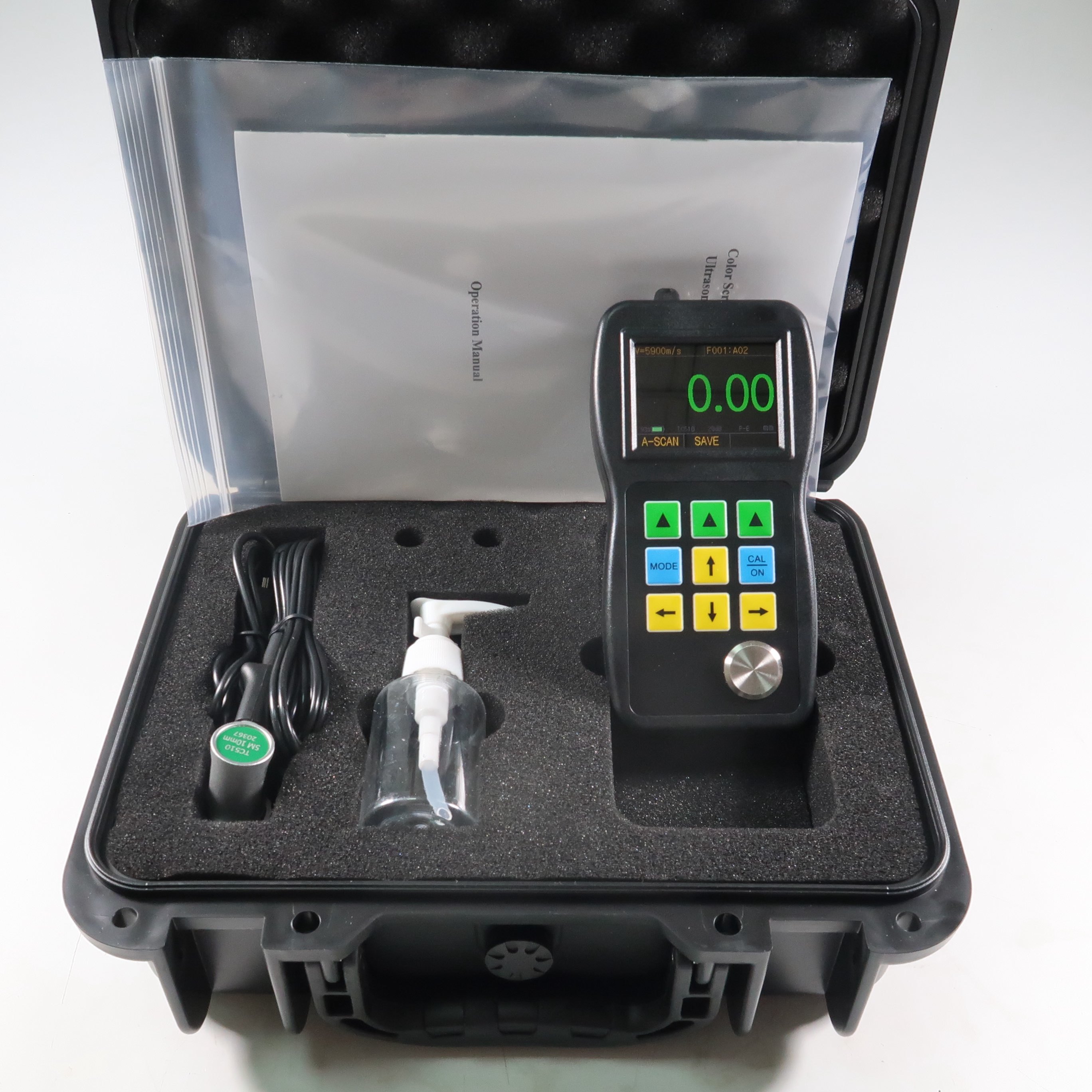

Konten pengiriman standar - TM282DL
| komponen |
Jumlah |
| Badan utama |
1 |
| Probe |
1 |
| Baterai |
1 |
| Tumbuhan kopling |
1 |
| Kasus Pengangkut |
1 |
| Manual Operasi |
1 |
| Kabel USB |
1 |
| Perangkat lunak |
1 |
