Detektor Rebar Tanpa Batas Portabel Terintegrasi Dalam Beton TMRS-710

Pemindai Tulangan Terintegrasi TMRS-710

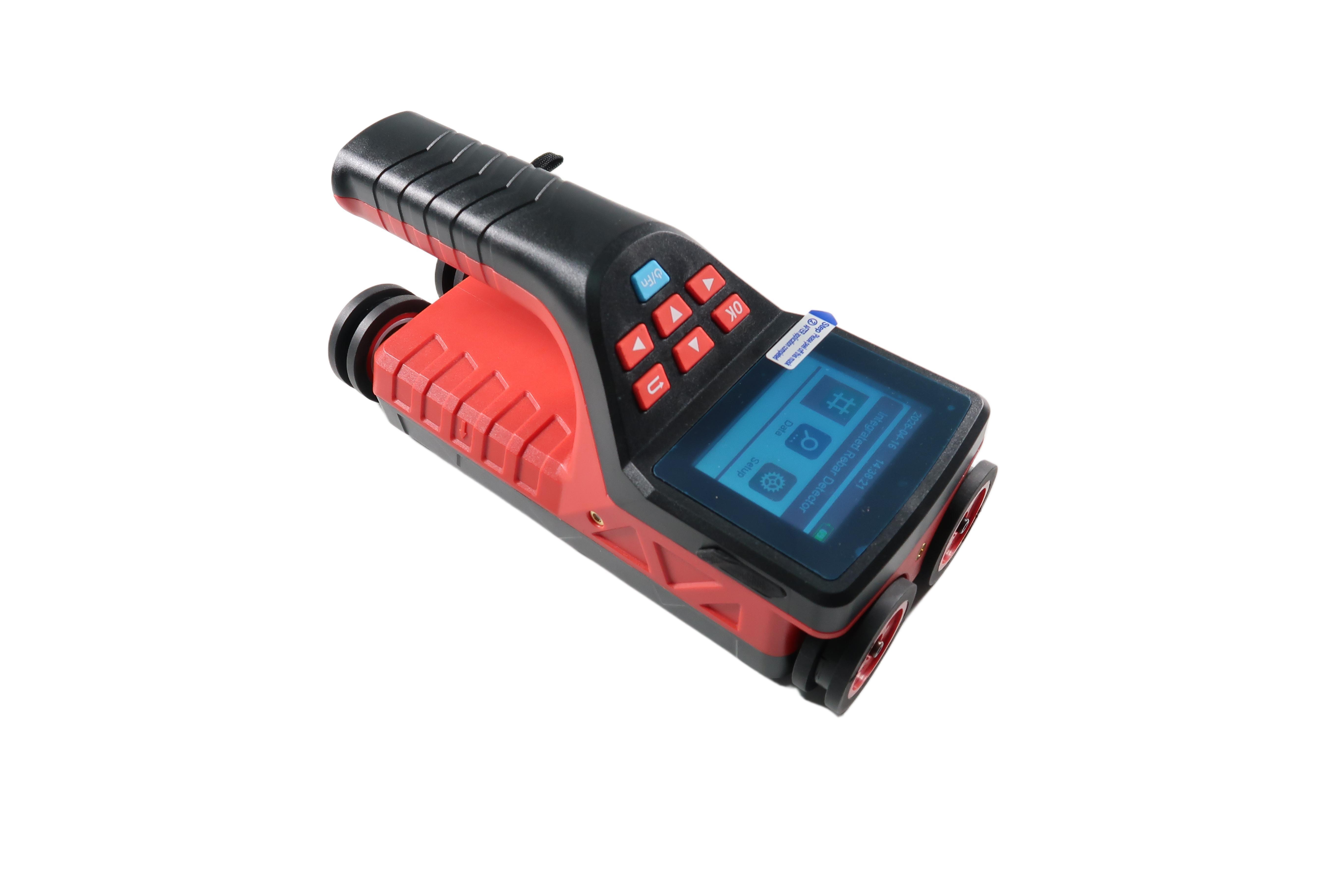

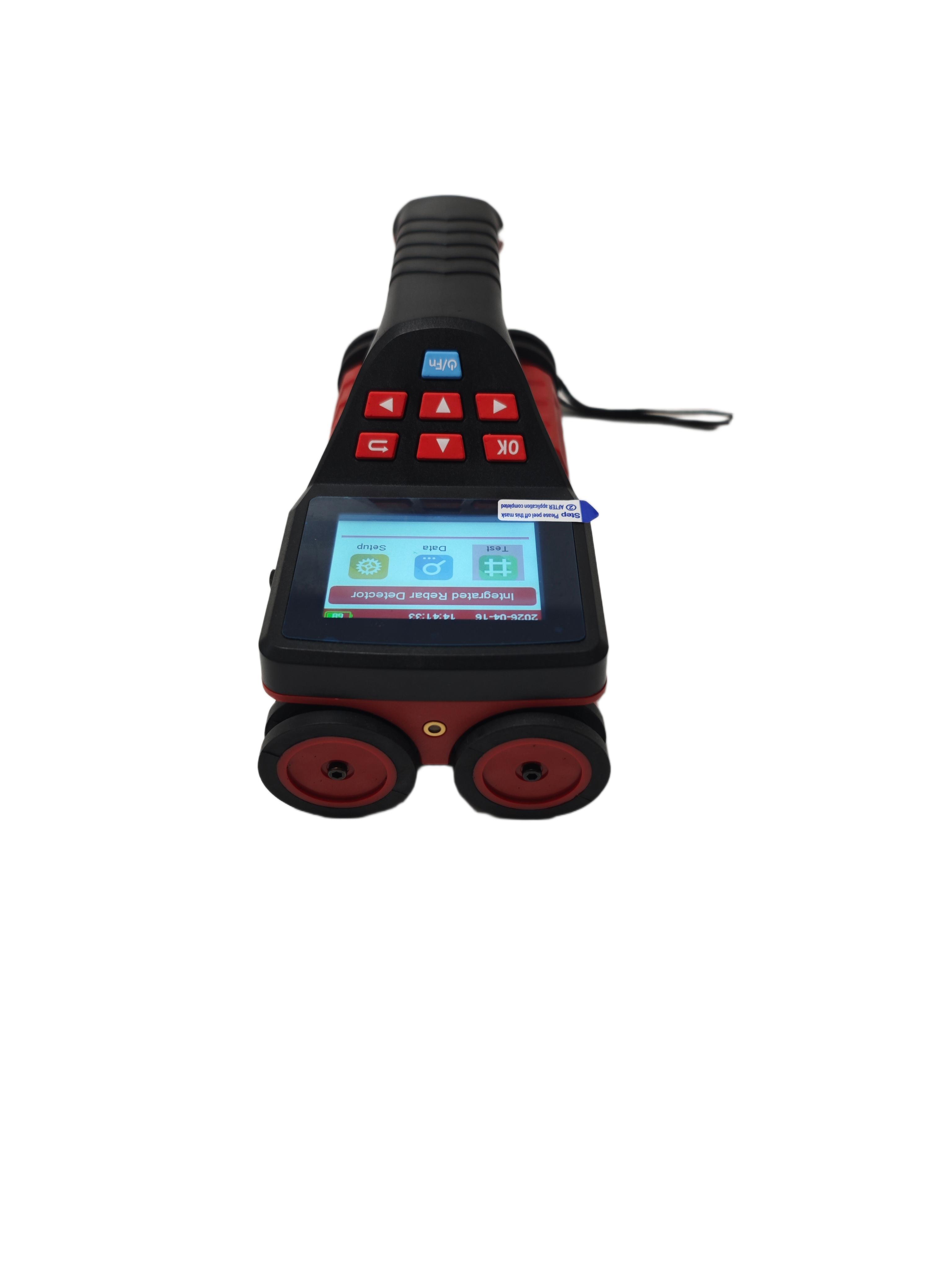

Tampilan detektor Tulangan terintegrasi TMRS-710:

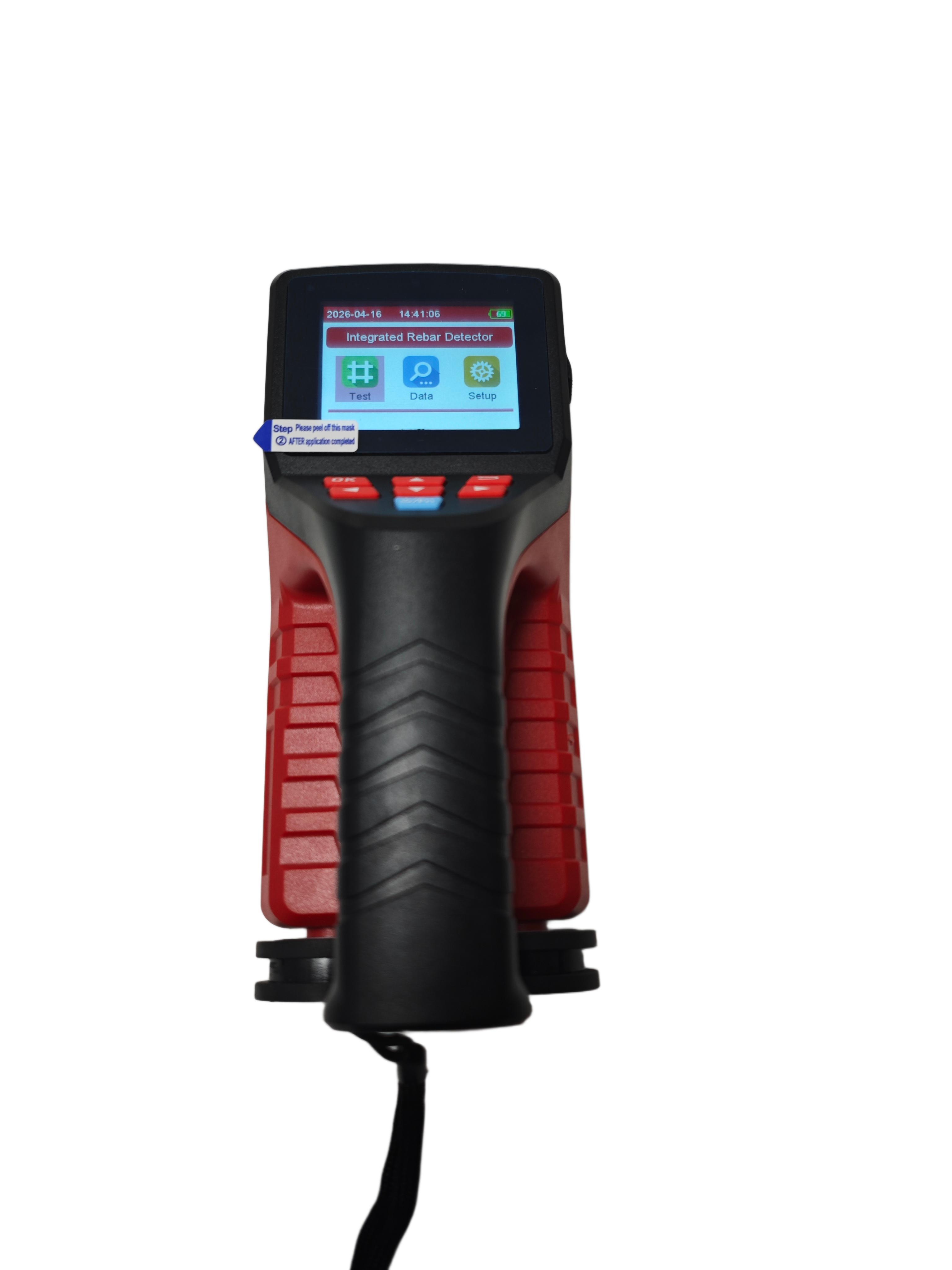

a) Tampilan atas:

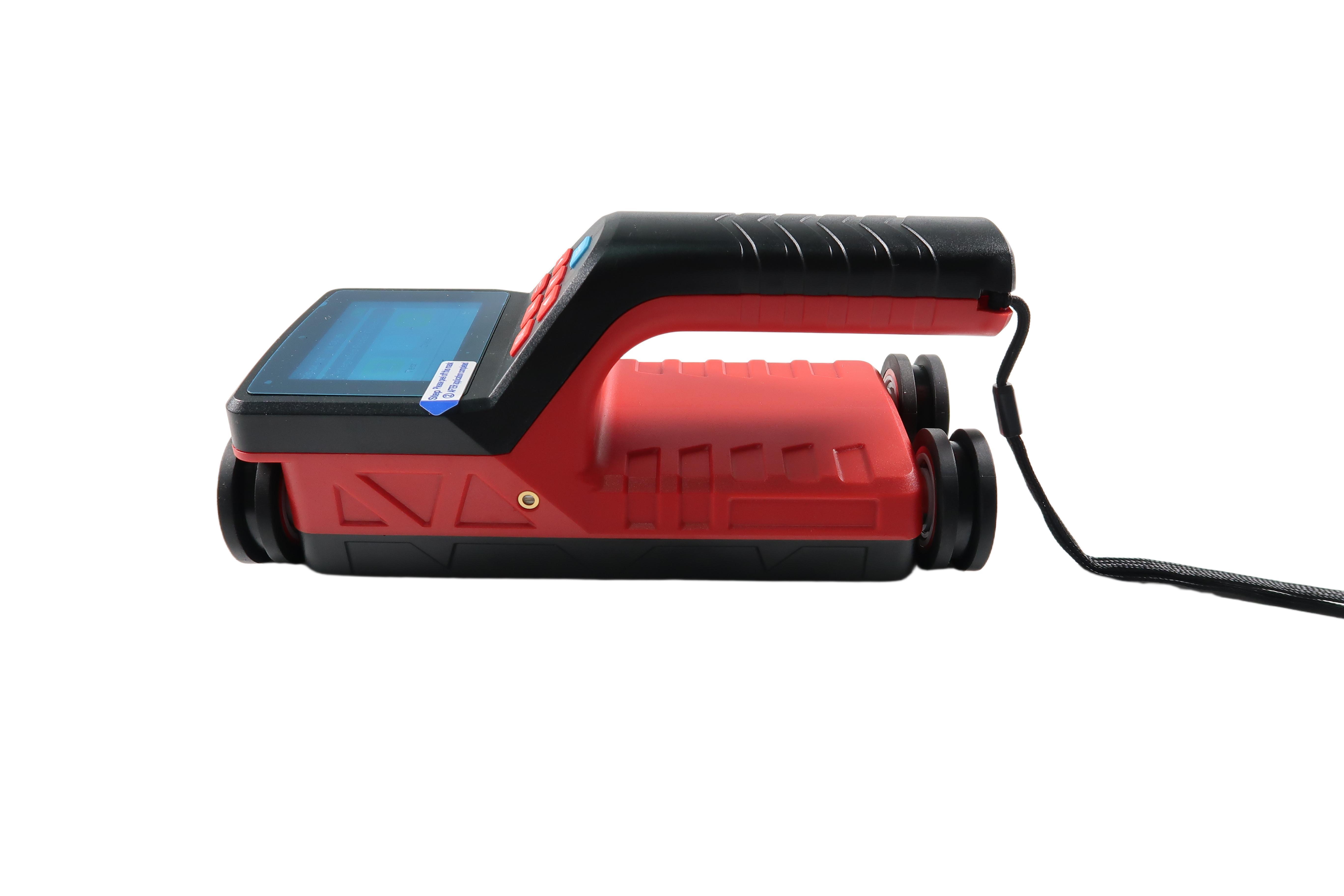

b) Tampilan kiri:

c) Tampilan kanan:

d) Tampilan bawah
Gambar 2.1 Diagram skematik tampilan host

1.1 Pendahuluan

Detektor Tulangan terintegrasi TMRS-710 terutama digunakan untuk mendeteksi posisi tulangan internal, ketebalan selubung pelindung, jarak tulangan, dan diameter tulangan. Alat ini dapat secara akurat menggambar peta distribusi seluruh tulangan, untuk memberikan data pengujian dengan presisi tinggi dan kecepatan tinggi; struktur terintegrasi dari host dan koil sensor, membuatnya nyaman dan cepat saat dibawa dan dioperasikan di lapangan; Alat ini dicirikan oleh desain struktur koil, kecepatan lebih cepat, akurasi lebih tinggi, resolusi lebih kuat.

1.2 Fungsi

1.2.1 Fungsi Utama

1. Mengukur ketebalan selubung pelindung tulangan secara akurat;

2. Menentukan posisi, arah, dan distribusi batang baja;

3. Mengukur selubung pelindung batang baja dan memperkirakan diameter batang baja;

4. Penyimpanan, tampilan, dan transmisi data deteksi.

1.2.2 Fungsi Khusus

1. Mode deteksi intuitif, akurat, tampilan posisi batang baja, jarak, ketebalan selubung pelindung secara akurat pada layar yang sama;

2. Pengukuran ketebalan sepenuhnya terealisasi. Selama proses pengukuran, halaman dapat dibalik maju mundur, data dan grafik dapat dilihat, dan data pengujian dapat dihapus kapan saja.

3. Mesin genggam tunggal, desain operasi, dan metode penentuan posisi empat roda, dilengkapi dengan ban tahan aus berkekuatan tinggi, mudah untuk melindungi keausan detektor;

4. Perangkat lunak analisis dapat menghasilkan tampilan denah dua dimensi dan tampilan tiga dimensi 3D.

5. Mode deteksi JGJ mewujudkan 1-6 pengujian berulang dari satu batang baja, dan secara otomatis menghitung nilai rata-rata.

1.2.3 Fitur Utama

1. Layar LCD warna resolusi tinggi 2,8 inci (320 x 240 piksel), baik di dalam maupun di luar ruangan, dalam situasi apa pun data deteksi dapat terlihat jelas;

2. Desain struktur multi-koil, lebih cepat, presisi lebih tinggi, resolusi lebih kuat;

3. Menggunakan transmisi data dan pengisian daya mode USB, Anda dapat dengan cepat mengunggah data yang tersimpan ke komputer melalui USB.

4. Dengan baterai lithium berkapasitas tinggi bawaan, konsumsi daya rendah, dalam kondisi baterai penuh waktu siaga sekitar 16 jam;

5. Mode manajemen data dalam penyimpanan data, tampilan, penghapusan, dan fungsi lainnya, dapat menyimpan sekitar dua ratus ribu data titik pengukuran tulangan;

6. Masalah kebocoran batang tulangan diatasi dengan menggunakan daya resolusi tendon super padat;

7. Pilih blok uji Standar konfigurasi yang dapat dikonfigurasi dengan desain khusus dan unik;

8. Menggunakan desain terintegrasi host dan koil sensor, ukuran ringkas, ringan, mudah dibawa;

9. Penilaian real-time posisi tengah batang baja yang berdekatan, indikator lampu prompt, dapat menghindari sekitar batang baja, pengeboran inti yang mudah;

10. Tas instrumen tahan guncangan, memiliki lapisan pelindung di dalamnya, dan dilengkapi dengan penutup tahan air agar mudah dibawa;;

11. Dilengkapi dengan perangkat lunak deteksi batang baja sedang dan besar, nyaman untuk analisis data profesional, pemrosesan data, dan pembuatan laporan lengkap di PC.

1.3 Lembar Teknis

1.4 Antarmuka Pengukuran

Detektor Tulangan Terintegrasi Mode pengukuran ditunjukkan pada Gambar 1 dan 2

(1) Model ketebalan

(2) Antarmuka pengukuran JGJ

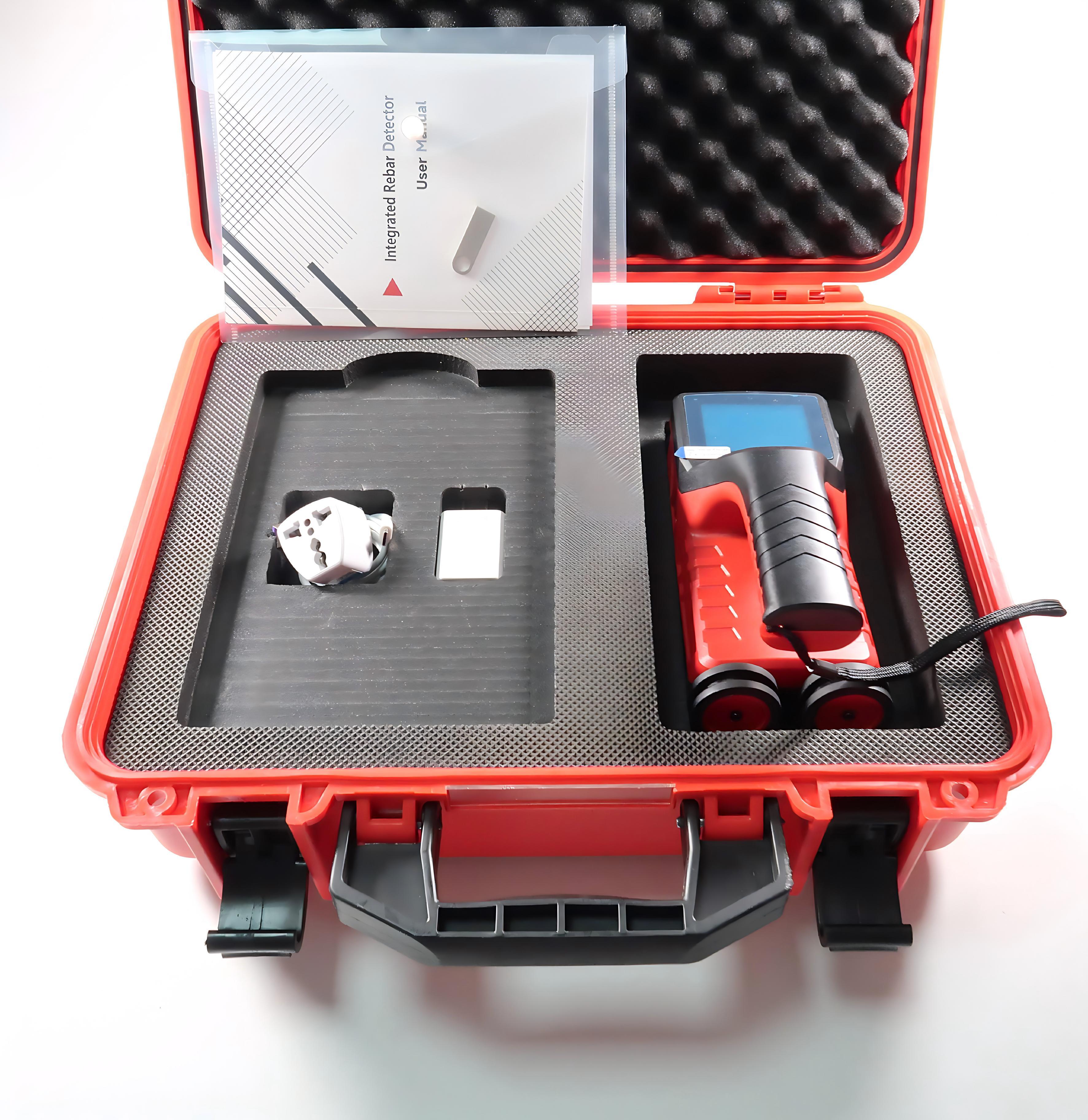

1.5 Konfigurasi Standar
