TMP-10S/TMP-20S
(tekanan multi-titik & tekanan pusat) mesin penggilingan dan polesan metalografi otomatis penuh
I.Pengantar Produk
TMP-10S/TMP-20Smesin penggilingan dan polesan metalografi otomatis penuhsekaligus mendukung:
- Beberapa sampel dimuat secara independen
- Beban di tengah baki sampel
Enam sampel dapat diikat sekaligus, dan dropper otomatis empat saluran (opsional) dapat dikonfigurasi untuk sepenuhnya mengotomatiskan proses grinding dan polishing.

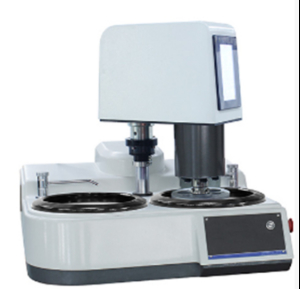

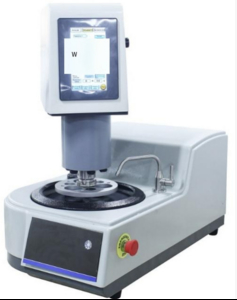

Single disk Double disk
II.Fitur produk
1.TMP-10S/TMP-20S mesin penggilingan dan polesan metalografi disk tunggal dan ganda otomatis penuh, mendukung:
- Pengisian beberapa sampel secara independen
Pengisian pusat bak sampel, memperbaiki enam (bisa disesuaikan hingga 8 sampel) sampel pada suatu waktu untuk menyelesaikan seluruh proses penggilingan dan polesan,memastikan bahwa setiap sampel digiling di bidang yang lengkap
2.Penggilingan dan polishing cakram dan sampel cakram: Atur dan jalankan semua penggilingan dan polishing parameter seperti kecepatan, penggilingan dan polishing waktu, arah rotasi, tutup katup air, dll,dan menyimpan secara otomatis untuk akses mudah;
3.PLC + 1KW motor bertenaga tinggi
4.Dua motor bertenaga tinggi 1KW terpisah (TMP-10S adalah motor tunggal) digunakan untuk torsi, dan torsi besar dan konstan terlepas dari kecepatan;
5Rentang kecepatan yang luas, dari 5 putaran per menit hingga 1000 putaran per menit (maksimum 1500 putaran per menit).
6.Memulai dan berhenti cepat dari turntable, turntable berhenti berputar dalam 2 detik;
7Semua parameter penggilingan dan polishing, termasuk kecepatan, waktu penggilingan dan polishing, arah rotasi, penutupan katup air, dll, disimpan secara otomatis untuk akses mudah;
8Merek PLC impor, kualitas yang dapat diandalkan;
9.Sambungan layar sentuh untuk pengaturan parameter penggilingan dan polesan yang mudah;
10.3 Mode kerja:
Berdasarkan bahan sampel atau preferensi pengguna,99 set proses (proses)dapat diatur dan dipanggil, setiap set proses dapat berisi 10 langkah parameter proses (setiap proses untuk langkah tertentu dari proses grinding atau polishing parameter:Kecepatan rotasi cakram penggiling dan kepala penggiling, waktu penggilingan dan polesan...)
Menurut setiap langkah proses grinding dan polishing, 30 parameter proses dapat diatur dan dipanggil: roda grinding dan kecepatan rotasi kepala grinding, waktu grinding dan polishing, air on / off...
Mengoperasikan fungsi perangkat secara terpisah
TMP-10S antarmuka otomatisTMP-20SAntarmuka multi-prosesTMP-20SAntarmuka manual
11. 100 proses penyimpanan, impor dan ekspor;
12. Kontrol ketebalan lapisan penggilingan sampel: Mengontrol dengan tepat jumlah sampel yang akan digiling ke posisi yang ditentukan (opsional);
13.Dibangun dalam 1 atau 4 atau 6 saluran dropper otomatis (opsional):
1) Unit utama mesin grinding dan polishing mengontrol dripper empat saluran. jenis dan kecepatan tetesan semua diperintahkan oleh mesin grinding dan polishing
2) Driper memiliki tiga mode kerja: manual, online, dan sepenuhnya otomatis
3) Sambungkan ke mesin polishing dan tetes sesuai dengan grinding dan polishing parameter yang ditetapkan oleh mesin grinding dan polishing; Setiap mode dapat diatur secara independen: kecepatan tetes, waktu tetes
14. Penguncian otomatis kepala penggiling elektromagnetik menggantikan kunci penguncian kepala penggiling manual, yang lebih nyaman;
15Dengan mudah mengganti plat magnetik anti melekat, semua proses seperti grinding kasar dan halus dan polishing kasar dan halus dari berbagai sampel dapat diselesaikan,satu plat setara dengan N plat;
16. Berganti antara antarmuka Cina dan Inggris;
17Operasi remote control mobile (opsional).
III.Parameter teknis
| Nama |
Spesifikasi |
| Model |
TMP-10S |
TMP-20S |
| Penggilingan dan polishing disc |
1 |
2 |
| Motor utama untuk penggilingan dan polesan cakram |
1KW |
1KW * 2 |
| Modus kontrol |
Layar sentuh + PLC |
| Modus bertekanan |
Tekanan multi-titik pneumatik (tekanan setiap sampel secara terpisah) + tekanan pusat listrik |
| Diameter cakram penggiling dan polesan (mm) |
φ254 (opsional φ200, φ230, φ300) |
| Kecepatan disk penggilingan dan polesan |
5-1000 (r/min) Opsional 1500 (r/min) |
| Arah rotasi disk penggiling dan polesan |
Baik searah jarum jam atau searah jarum jam, dengan beralih otomatis antara maju dan mundur |
| Diameter pelat sampel |
160mm, dapat disesuaikan |
| Aperture sampling tray |
φ30mm enam lubang (opsional: φ30mm delapan lubang, φ30mm enam lubang, φ20 enam lubang, φ40 enam lubang, φ50mm tiga lubang, atau disesuaikan) |
| Tekanan pusat |
300N |
| Tekanan sampel tunggal |
(1-40N) X 6, (1-60N) X 8 (opsional) |
| Kecepatan disk sampel |
30-200 putaran per menit. rotasi dapat beralih antara maju dan mundur |
| Mode manual |
30 kelompok parameter dapat dipilih, masing-masing diatur dan dipanggil secara terpisah |
| Mode otomatis |
99 set proses, setiap set proses berisi 10 langkah parameter proses(otomatis dari proses 1 ke proses 10, setiap langkah sesuai dengan seperangkat parameter) |
| Pemrograman pengguna |
Pengguna dapat memprogram diri dan memanggil |
| Kontrol ketebalan penggilingan sampel |
Keakuratan kontrol ketebalan 0,05 mm (opsional) |
| Tekanan sumber udara |
0.6 MPa |
| Metode penguncian kepala penggiling |
Elektromagnetik otomatis |
| Dropper |
1 saluran, 4 saluran, 6 saluran (opsional) dikendalikan oleh mesin grinding dan polishing |
| Sumber daya listrik |
Tegangan: AC220V; Frekuensi: 50HZ; Daya: 2KW |
| Dimensi eksternal (mm) |
760 x 470 x 700 |
760 x 730 x 700 |
| Berat badan |
63kg |
74kg |
IV.Aksesoris Utama
| Nama |
Jumlah
(Disk tunggal/Disk ganda
|
Nama |
Jumlah
(Disk tunggal/Disk ganda)
|
| Disk magnetik (254mm) |
1 / 2 |
Plat anti lengket |
2 |
| Dengan kertas sandpaper perekat 254mm ((atau 250mm) 180#, 600#, 1000# |
2 lembar masing-masing |
Kain polishing (dengan perekat, 250mm)
Velvet, kanvas
|
1 buah setiap |
|
Cairan penggilingan dan polesan suspensi berlian
1 mikron, 6 mikron 200 ml
|
1 botol masing-masing |
Alat untuk mengintip piring anti lengket (untuk menempatkan dan mengintip piring anti lengket) |
1 |
| Manual instruksi produk, sertifikat kesesuaian produk |
2 salinan total |
|
|
V.Opsi
1. Perlengkapan pengendalian izin grinding memutar satu divisi dengan 0,02mm
2. empat saluran otomatis tetesan
3 Modul operasi remote control mobile
4Pompa udara.
5.Huawei Tablet M6 10,8 inci Kirin 980 4GB + 64GB WiFi
6Bahan konsumsi umum:
| Magnomet |
Tray anti lengketan 5 buah per kotak diameter: Φ250mm
Permukaannya dilapisi dengan lapisan anti lengket khusus, yang dapat dengan mudah diganti dengan sandpaper perekat atau kain polesan yang melekat pada nampan, tidak meninggalkan residu.
Disk digunakan langsung pada disk magnetik BUEHLER atau STRUERS;
Ganti MagnoMet dan MagnoPad BUEHLER
|
| GSC250A |
Metallographic sandpaper 100 buah per bungkus
Abrasif: Silikon Karbida Hitam
Nomor Grit: P80# 120# 180# 320# 600# 800# 1000# 1200# 1500# 2000#
Ukuran: Φ250mm tahan air
Dengan kembali perekat, sandpaper dapat dilampirkan langsung ke cakram penggiling
|
| FT250A |
Kain penggilap metalografi 10 buah per bungkus
Velvet (long pile) / kanvas (short pile) / tweed (short pile) / sutra (no pile) Φ250mm
Ditempelkan kembali: Kain dapat dilampirkan langsung ke pelat penggiling
|
| DSU |
Cairan penggilingan dan polishing suspensi berlian 500 ml per botol
Berlian ditangguhkan dalam cairan dan secara merata didistribusikan oleh botol semprotan atau titisan otomatis
Ukuran partikel: 0.25, 0.5, 1, 1.5, 2.5Tiga, tiga.5, 5, 6, 7, 9, 10, 14, 15, 20, 28, 40 mikron, cocok untuk semua jenis bahan
|
