Mesin ini dikendalikan secara otomatis oleh Siemens PLC, digerakkan oleh sistem kontrol, kontrol gerakan motor stepper, kontrol otomatis dan akurat arah X, Y, Z, pemotongan dapat diubah sesuai dengan kecepatan umpan kekerasan material, untuk mencapai efek pemotongan tercepat, dengan keandalan dan kemampuan kontrol yang sangat tinggi.
1. Layar sentuh menampilkan berbagai data pemotongan, yang lebih akurat, jelas sekilas, penentuan posisi yang tepat, dan penentuan posisi yang lebih baik dari benda kerja yang dipotong selama pemotongan.
2. Pemotongan memotong, pemotongan mendorong datar, pemotongan menyapu dan tiga metode pemotongan fungsional. Saat memotong, kecepatan pemotongan dapat disesuaikan sesuai dengan kekerasan material untuk mencapai tujuan pemotongan cepat benda kerja. Saat memotong silinder padat baja, metode pemotongan yang berbeda dapat dipilih.
3. Untuk memfasilitasi pembersihan ruang pemotongan dan keselamatan motor spindel, kami telah mengadopsi pemisahan elektromekanis; motor ruang pemotongan dilindungi oleh isolasi tahan air. Jendela observasi besar dipasang pada pintu pelindung keselamatan ruang pemotongan, sehingga pengguna dapat dengan mudah mengamati seluruh proses pemotongan sampel; lampu penerangan LED dipasang di ruang pemotongan untuk mewujudkan penerangan yang efektif dari seluruh area ruang pemotongan; kecerahan dan kejelasan di ruang kerja ditingkatkan;
4. Desainnya lebih manusiawi, menggunakan prinsip ergonomi. Fitur terbesar: kebisingan rendah, mudah dioperasikan, penampilan cantik, aman digunakan. Adalah salah satu peralatan yang diperlukan untuk persiapan sampel laboratorium.

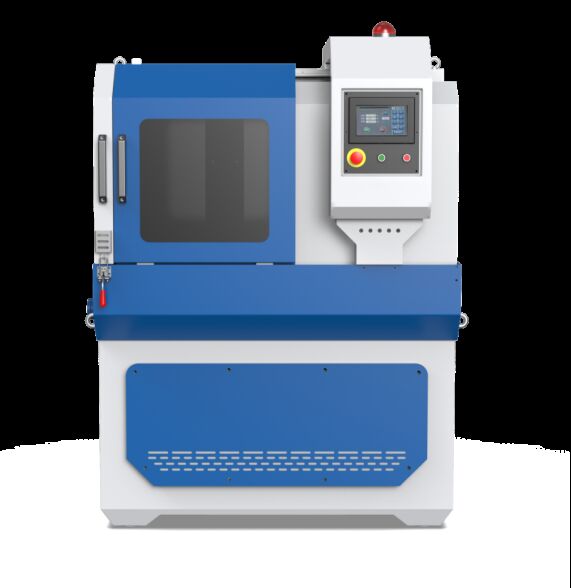

Bentuk tubuh; vertikal. Terutama terdiri dari bagian atas (penutup pengaman), bagian tengah (rangka), pintu geser kanan, pintu bukaan samping, rangka bawah (kotak listrik), perlengkapan, pistol air pembilas dan tangki air pendingin (independen).
Mesin pemotong ini, dirancang untuk pemotongan volume besar benda kerja besar, mempermudah perawatan bagian mesin dan penanganan benda kerja besar. Pintu geser dan pintu berengsel memberi Anda lebih banyak ruang dan akses tak terbatas, mempermudah pemuatan benda kerja besar di tempat yang tepat. Benda kerja juga dapat dimasukkan ke dalam ruang pemotongan dari atas, depan, kiri, 3.
Area kerja sepenuhnya tertutup dengan penutup pelindung transparan untuk pengamatan selama pemotongan. Dilengkapi dengan air pendingin untuk menyediakan pendingin penyimpanan, hindari penggunaan air keran sebagai pendingin. Setelah pekerjaan pemotongan selesai, bilas keran dengan sisi kiri, bilas sampah dalam ruangan dan tutup pintu pengaman.
II．Utamatecparameter hnical
Metode pemotongan: Pemotongan memotong, pemotongan dorong datar, pemotongan sapuan
Kecepatan pemotongan: 0,01-1mm/s (langkah penyesuaian 0,01)
Mode reset: Otomatis
Sistem kontrol: Layar LCD sentuh Siemens PLC 7”
Kecepatan rotasi spindel: 2800rpm
Maks. langkah: Gandar Z 130mm；Gandar Y 200mm；Gandar X 100mm
Ukuran meja kerja: 128*320mm 180*320mm
Maks. diameter: φ 130mm
Mata pisau potong: 400*4*32mm
Daya potong: 4KW
Tegangan: 380V/ 50Hz
Dimensi: 1350*1100*1750mm (P×L×T)
III．Espesifikasi kontrol listrik
1. Prinsip kontrol elektronik
Peralatan pemotongan untuk peralatan otomatis, menggunakan Siemens PLC, dengan layar sentuh LCD 7 inci. Input daya sistem: tiga fase empat kabel AC380V 50Hz.
IV．Fpengantar fungsi
Operasi otomatis dibagi menjadi arah sumbu-Y, arah sumbu-X, arah sumbu-Z menggunakan kontrol motor stepper, operasi layar sentuh.
Panel dilengkapi dengan layar sentuh, dan sakelar tombol untuk mulai, berhenti, dan berhenti darurat. Setelah peralatan dihidupkan, nyalakan sakelar daya utama, tekan tombol mulai, sistem akan dihidupkan, dan tekan tombol berhenti, sistem akan dimatikan. Tombol berhenti darurat adalah tombol berhenti darurat sistem. Tekan sistem untuk menghentikan tindakan.
Layar operasi adalah sebagai berikut
1) Antarmuka utama
4) Gambar tampilan-operasi X
Display the function of the equipment and equipment parameters and precautions.
