Kalibrator Getaran Digital Kalibrasi Vibration Meter Vibration Analyzer
Penguji getaran ISO10816
Frekuensi ((terus disesuaikan): 10 to1280Hz +0,01%
Aplikasi untuk ISO10816 TMV-5031 Vibration Calibrator:
1. Dapat digunakan untuk mengkalibrasi akselerometer getaran, kecepatan dan transduser jarak dekat dan juga instrumen pengukuran getaran. sinyal sinus standar pada frekuensi 10, 20, 40, 80, 160, 320,640 dan 1280 Hz
2Dapat dihasilkan dari kalibrator amplitudo percepatan, kecepatan dan perpindahan
3Bisa didefinisikan melalui potentiometer dan ditampilkan pada layar digital. baik getaran horizontal atau vertikal dapat dihasilkan.
4.TMV-5031 kalibrator getaran menggabungkan generator sinyal sinus, penguat daya, transduser standar dan shaker dalam satu dan dilengkapi dengan
volume, akurasi tinggi dan pengoperasian yang mudah.
5Standar internasional: ISO10816
Spesifikasi:
Frekuensi: Tidak tetap, Frekuensi ((terus disesuaikan): 10 to1280Hz +0,01%
Unit:
Percepatan: m/s 2 (PEAK)
Kecepatan:
mm/s (RMS)
Perpindahan: um (PK-PK)
Keakuratan amplitudo:
Percepatan (30m/s 2 pk, 80Hz) 40Hz sampai 320Hz + 0.3dB + 1 digit
10Hz sampai 1280Hz + 0,5dB +1digit
Kecepatan (25mm/detik pk,80Hz) 40Hz sampai 320Hz +0,5dB +1digit
Pergeseran (10μm pk-pk, 80Hz) 40Hz sampai 320Hz + 0.5dB + 1 digit
Linearitas probe kedekatan
Prode: 5mm dan 8mm probe Jangkauan: 0~4.0mm
Tampilan: Tampilan 3 1/2 digit untuk akselerasi, kecepatan atau perpindahan
Amplitudo getaran maksimum dan beban maksimum:
Karena vibrostand yang digunakan dalam TMV-5031 Vibration Calibrator agak
kecil, selama kalibrasi transduser dengan berat yang berbeda di bawah tekanan yang berbeda
frekuensi amplitudo output kalibrator juga berbeda.
amplitudo getaran dan beban maksimum terkait dengan maksimum
Kecepatan maksimum dan output perpindahan maksimum yang dihasilkan
dari kalibrator di bawah frekuensi tertentu dan dengan berat tertentu dari
Transduser yang harus dikalibrasi.
meja.
|
Wt
Frekuensi
|
<100 g |
<250 g |
<650 g |
| a(m/S2) |
v ((mm/S) |
d(μm) |
a(m/S2) |
v ((mm/S) |
d(μm) |
a(m/S2) |
v ((mm/S) |
d(μm) |
| 10Hz |
2.5 |
28 |
1300 |
3.5 |
40 |
1800 |
4 |
45 |
2000 |
| 20Hz |
15 |
85 |
1900 |
10 |
60 |
1300 |
5 |
28 |
640 |
| 40Hz |
60 |
170 |
2000 |
35 |
100 |
1100 |
12 |
35 |
380 |
| 80Hz |
100 |
141 |
800 |
40 |
60 |
320 |
14 |
20 |
110 |
| 160Hz |
75 |
53 |
150 |
35 |
25 |
70 |
12 |
8.5 |
24 |
| 320Hz |
50 |
18 |
25 |
30 |
10 |
15 |
10 |
3.5 |
5 |
| 640Hz |
30 |
5 |
3 |
20 |
3.5 |
2 |
6 |
1 |
* |
| 1280Hz |
23 |
2 |
* |
10 |
0.9 |
* |
5 |
0.4 |
* |
Catatan: Dengan frekuensi yang lebih tinggi nilai pergeseran getaran sangat
kecil sehingga tidak akan ada output sinyal getaran dari kalibrator.
Ukuran: 280 x 180 x 250 mm
Berat badan: 20lb,9kg
SuhuOperasi: 0°Csampai 50°C
Penyimpanan: -20°Csampai 70°C
Kelembaban: 90% tidak kondensasi

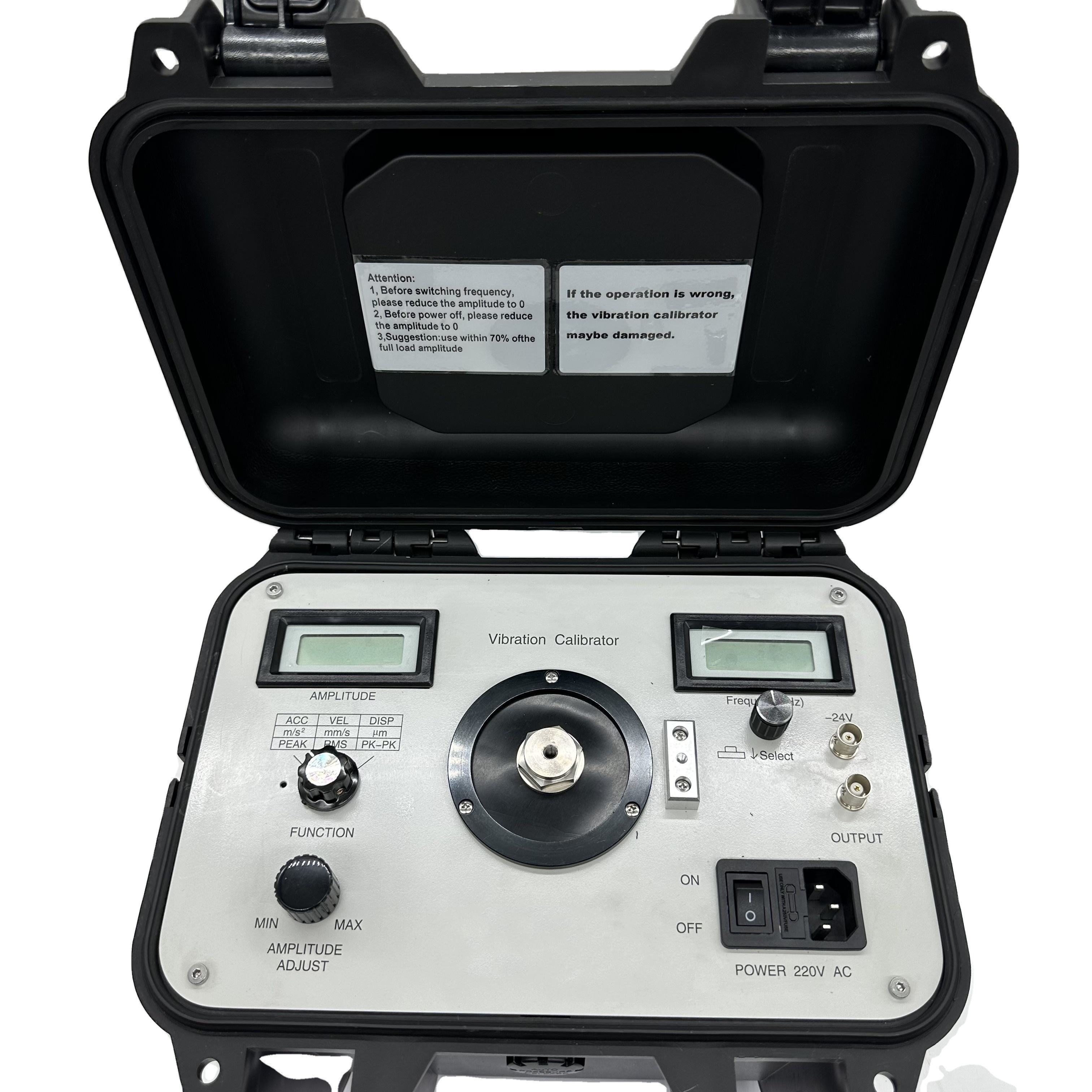

Panel kontrol TMV-5031 Vibration Calibrator ditunjukkan sebagai berikut:
berikut:
1Tampilan output amplitudo getaran Menunjukkan amplitudo dari yang berbeda
output sinyal getaran kalibrator
2Potensiometer kalibrasi
3. Fungsi memilih saklar Menggeser output kalibrator ke
percepatan, kecepatan atau perpindahan
4. Potensiometer untuk menyesuaikan amplitudo output
Mengatur potensiometer untuk mengubah amplitudo getaran output
5. Mengatur amplitudo getaran output perlahan
6Tabel untuk pemasangan transduser yang akan dikalibrasi

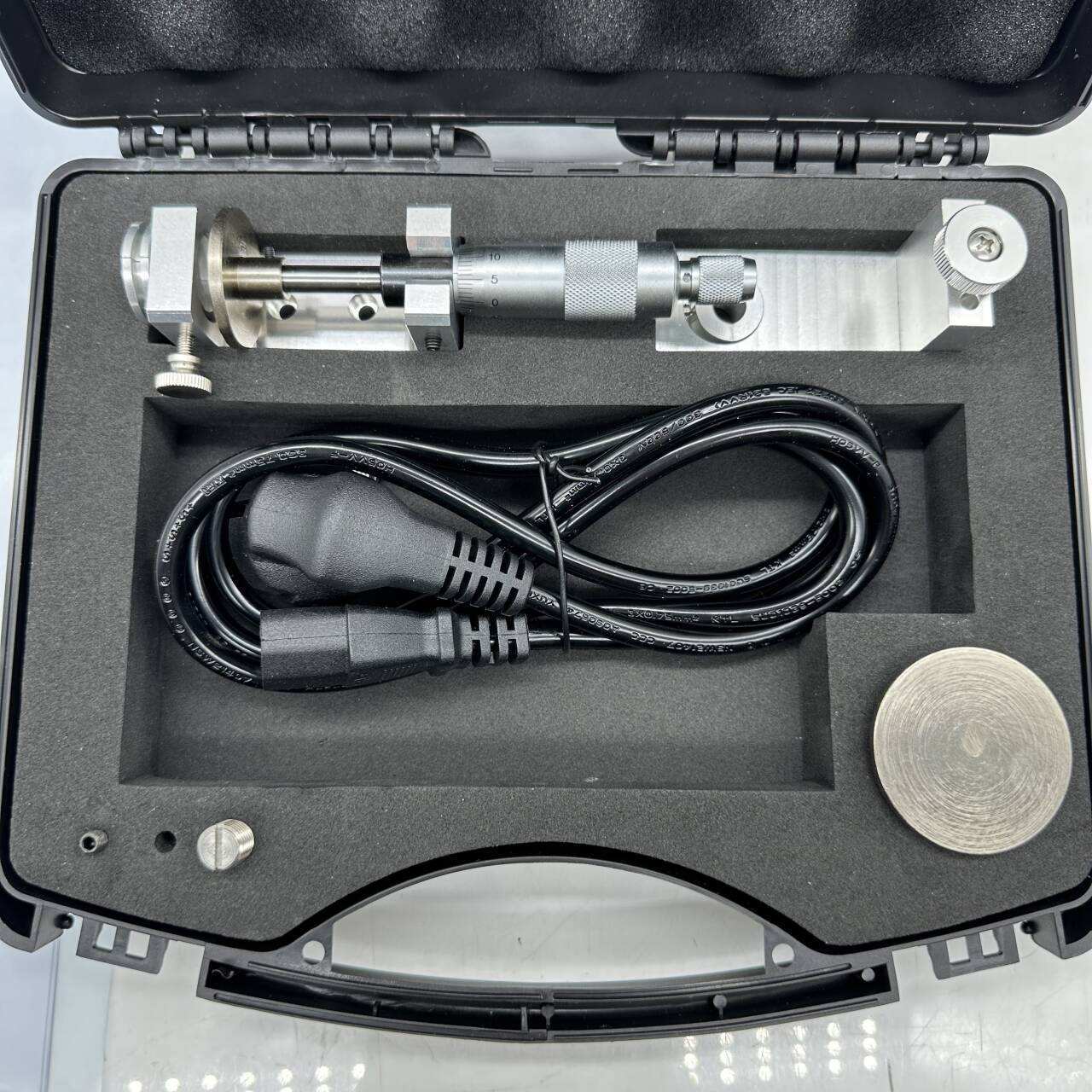

7. Lubang benang untuk memperbaiki berdiri dari probe proximity
Selama kalibrasi probe kedekatan, berdiri transduser tetap
di panel kontrol melalui lubang benang ini.
8. Saklar daya 220 VAC
9. Soket untuk input daya 220 V AC
Digunakan untuk menghubungkan daya 220 V AC.
10. Soket untuk output daya
Untuk memantau bentuk gelombang dari sinyal output amplifier daya
Kalibrator.
11. Soket keluaran tegangan 24 V
Pasokan daya pada 24 V untuk proximitor selama kalibrasi proximity
Sonde.
12. Saklar pemilihan frekuensi
