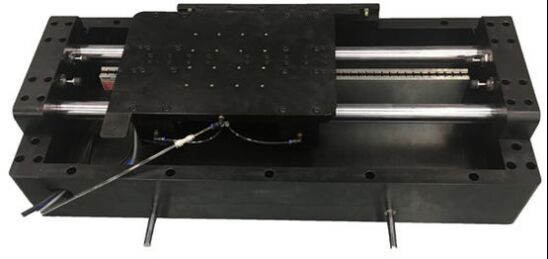

Name: 0.01～100 Hz JJG 298-2005 Sistem Kalibrasi Getaran Frekuensi Rendah Fungsi Kontrol Nol TMVC-100
Brand: TMTeck Instrument Co., Ltd
SKU: TMVC-100
Availability: InStock

Informasi Detail

Rentang Frekuensi:	0,01 ~ 100 Hz (dapat diperluas)	Stroke:	400mm (opsional 100mm ~ 2m)
Akselerasi Maks:	20 m/s2 (dapat diperluas)	Derajat distorsi:	<5%
Rasio gerak lateral:	< 10%
Menyoroti:	Sistem Kalibrasi Getaran Frekuensi Rendah , meter getaran portabel dengan kontrol nol , JJG 298-2005 Sistem Kalibrasi Getaran

Deskripsi Produk

Deskripsi

Sistem kalibrasi getaran frekuensi rendah menggunakan teknologi pengkodean fotolistrik yang unik untuk mengontrol dan menghasilkan sinyal getaran frekuensi rendah, yang dapat menyelesaikan kalibrasi metode perbandingan sensor frekuensi rendah dengan presisi tinggi dan efisiensi tinggi. Interferometer laser juga dapat digunakan untuk kalibrasi absolut sensor frekuensi rendah. Sistem kalibrasi getaran frekuensi rendah juga dapat menghasilkan sinyal defleksi dinamis, dan antarmuka pengukuran defleksi interferensi laser dapat diperluas untuk mewujudkan kalibrasi defleksi dinamis.

Karakteristik

Generator getaran frekuensi rendah yang unik untuk gerakan bidang
Fungsi kontrol nol yang presisi dan efisien
Jadwal kerja yang besar
Melayang terlepas dari gravitasi
Kalibrasi defleksi juga dimungkinkan
Sistem analisis sinyal dinamis presisi tinggi 24-bit multi-saluran
Beberapa sensor dapat dikalibrasi secara bersamaan
Menggunakan teknologi kontrol digital yang unik

Indeks teknis utama

w Rentang frekuensi: 0,01 ~ 100 Hz (dapat diperluas)
w Langkah: 400 mm (opsional 100 mm ~ 2m)
w Percepatan maks: 20 m/s2 (dapat diperluas)
w Tingkat distorsi: < 5%
w Rasio gerakan lateral: < 10%
w Beban: > 10 kg
w Ketidakpastian pengukuran: 2% (k=2)

Indeks teknis spesifik

Perangkat kalibrasi getaran frekuensi rendah (bagian meja goyang)
Gaya eksitasi sinusoidal terukur	200N
Rentang frekuensi	0,01～100 Hz (dapat diperluas)
Kesalahan indikasi frekuensi	Kesalahan nilai indikasi tidak boleh lebih besar dari 0,25% dari skala penuh
Rasio sinyal-ke-noise	Rasio sinyal-ke-noise percepatan meja getaran harus lebih besar dari 60dB
Perjalanan kerja (Rentang pengukuran defleksi)	400 mm (Rentang yang dapat diperluas 100 mm～2m)
Rentang perpindahan	1 μm ～ 400 mm (Dapat ditingkatkan hingga 2m)
Kecepatan terukur	1,2 m/s
Percepatan maksimum @1Hz	Tidak kurang dari 0,5g
Rentang percepatan	(10-4～20)m/s2
Massa sensor beban maksimum	＞10kg
Ukuran meja	＞240mm×240mm
Massa ekuivalen dari bagian yang bergerak	8 kg
Sekrup meja	M5 (Dapat disesuaikan sesuai kebutuhan)
Dimensi keseluruhanL×W×H	Sekitar 1200mm×300mm×300mm
Berat platform	Sekitar 90 kg
Tekanan suplai gas	0,4～0,6MPa
Laju aliran gas maksimum	10L/min
Distorsi bentuk gelombang	Dalam rentang respons frekuensi kerja, distorsi bentuk gelombang percepatan pusat mesa tidak lebih dari 5%
Rasio getaran lateral	Dalam rentang respons frekuensi kerja, amplitudo percepatan getaran melintang dari pusat mesa tidak lebih besar dari 5% dari amplitudo percepatan getaran dari arah getaran utama.
stabilitas	Meja getaran terus bergetar pada titik frekuensi referensi 16Hz dengan amplitudo percepatan maksimum selama 20 menit. Dalam interval 2 menit apa pun, perubahan maksimum dalam frekuensi tidak lebih dari 0,3%, dan perubahan maksimum dalam amplitudo percepatan tidak lebih dari 0,5%.
Sensor percepatan standar
Sensitivitas	Tidak kurang dari 1000mV/g
Rentang respons frekuensi	DC-200Hz (±5%)
Rentang pengukuran	2 g
Resolusi	Kurang dari 10 μg
Non-linearitas	0,1%FS
Encoder fotolistrik juga dapat digunakan di bawah 10Hz, resolusi	Tidak lebih besar dari 10nm
Sistem kontrol getaran dan perangkat lunak kalibrasi kontrol
Saluran		≥4 saluran, setiap saluran menggunakan A/D independen
Digit		24bit
Laju pengambilan sampel		Setiap saluran lebih besar dari 20k
Antarmuka interferometer laser		Antarmuka interferometer laser yang dapat diperluas dengan fungsi defleksi
Semua perangkat keras digerakkan oleh perangkat lunak, dan pengujian semua parameter sistem lengkap dikontrol oleh program.
Ia dapat melakukan sinus langkah dan sinus sapuan, kalibrasi frekuensi amplitudo, kalibrasi frekuensi fase, dan kalibrasi linearitas amplitudo sensor yang diukur
Linearitas amplitudo, kesalahan frekuensi amplitudo, dan kesalahan fase sensor dapat dihitung
Laporan pengujian yang ditentukan pengguna, semua parameter pengujian dan hasil perhitungan dapat ditampilkan dalam laporan
Persyaratan lingkungan kerja sistem
Suhu lingkungan pengoperasian	5℃～+35℃
Kelembaban relatif	10% hingga 85%
Catu daya	220V±10V AC,50Hz±1 Hz,3.5kW
Persyaratan udara terkompresi	Tidak lebih tinggi dari 0,6Mpa
Resistansi pentanahan laboratorium(Ω)	≤4

Sistem kalibrasi getaran frekuensi rendah

Tidak	Nama bagian	Indeks teknis utama	Jumlah
1	Pengocok standar frekuensi rendah dan pengontrol frekuensi rendah TMVV-LF01	Memenuhi peraturan verifikasi meja getaran standar frekuensi menengah JJG 298-2005 (metode komparatif) 1. Rentang frekuensi: 0,1Hz ~ 100Hz; 2. Rentang percepatan: ≥20 m/s2; 3, beban maksimum meja getaran standar: ≥10Kg; 4. Tingkat distorsi: ≤5%; 5. Rasio gerakan lateral: ≤10%; 6. Stabilitas percepatan: 0,1%, stabilitas frekuensi: 0,1%.	1
2	Sensor percepatan standar TMVV-3001	1. Sensitivitas: ≥1000mV/g; 2. Rentang frekuensi: 0,1Hz~200Hz	1
3	Sistem kontrol getaran (termasuk perangkat lunak) TMVV-DA01	1. Jumlah saluran akuisisi: ≥2; 2, bit AD: 24 bit; 3, laju pengambilan sampel: ≥50 kHz; 4, rentang pengukuran tegangan: ±5V. 5, kesalahan pengukuran tegangan: lebih baik dari 0,2%; 6, kesalahan pengukuran rasio tegangan: lebih baik dari 0,1%; 7, termasuk dua mode kalibrasi otomatis dan manual; 8, dapat secara otomatis menghasilkan laporan.	1
4	Penguat pengkondisi TMVV-8102	1 saluran pengisian/IEPE/TEDS, mendukung penguatan dan pengkondisian sinyal sensor pengisian, catu daya sumber arus konstan sensor IEPE dan pengkondisian sinyal, pengkondisian sinyal sensor TEDS; Mendukung integrasi saluran, antarmuka RS-232 dan komunikasi PC, beberapa dapat dihubungkan secara berjenjang, sertifikasi CE;	1 set
5	Sistem kompresor udara	Suplai udara terkompresi	1 set
6	Komputer	Prosesor i7, memori 8g, hard disk 1T, termasuk beberapa port USB dan slot PCI, dua port jaringan, termasuk drive optik	1 set
7	Pengukuran	Biaya pengukuran pertama	1

0.01～100 Hz JJG 298-2005 Sistem Kalibrasi Getaran Frekuensi Rendah Fungsi Kontrol Nol TMVC-100 0
