Kerangka Aluminium Ringan Dengan Enkoder Panjang TE-04 yang Dapat Dikustomisasi

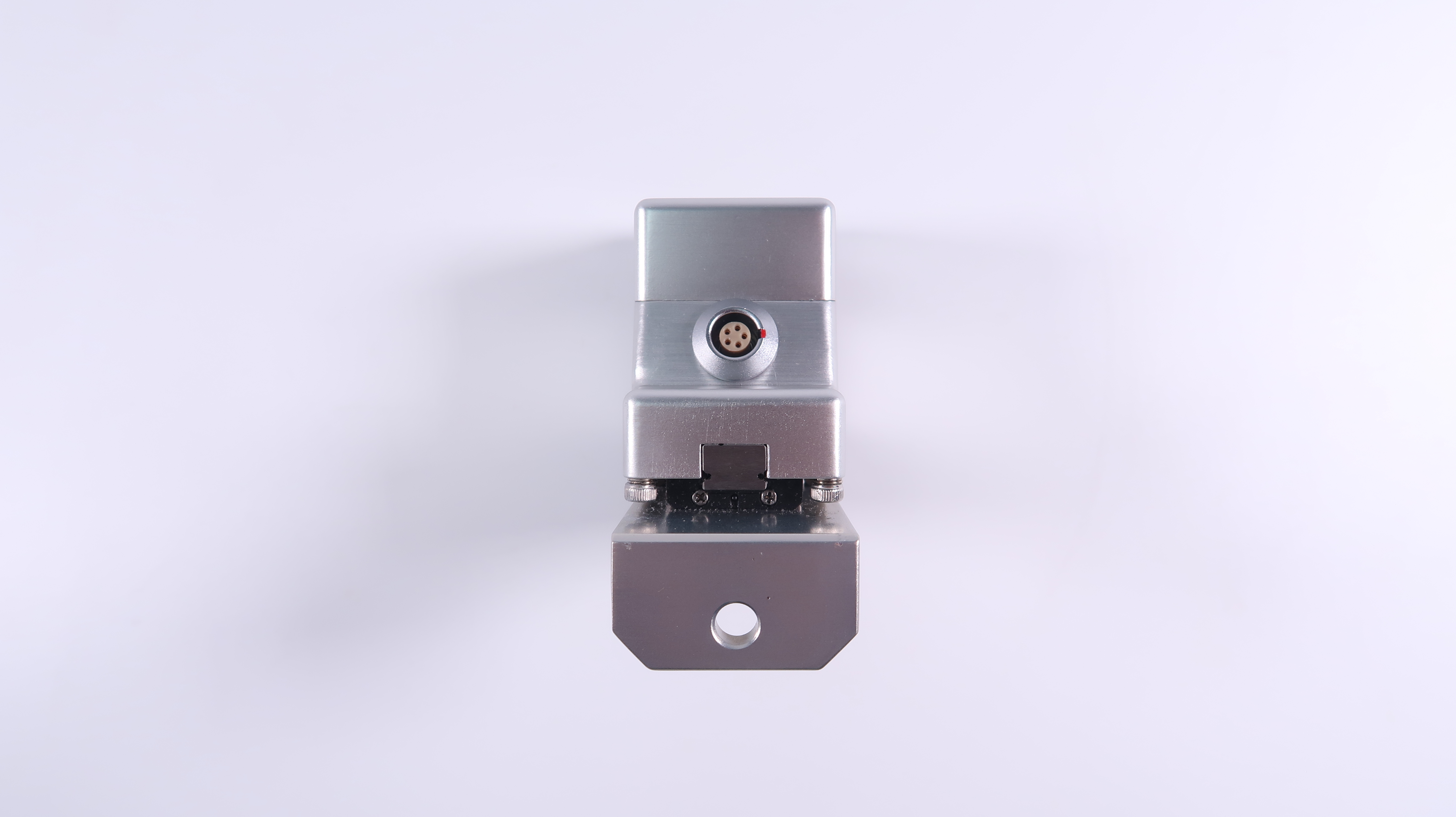

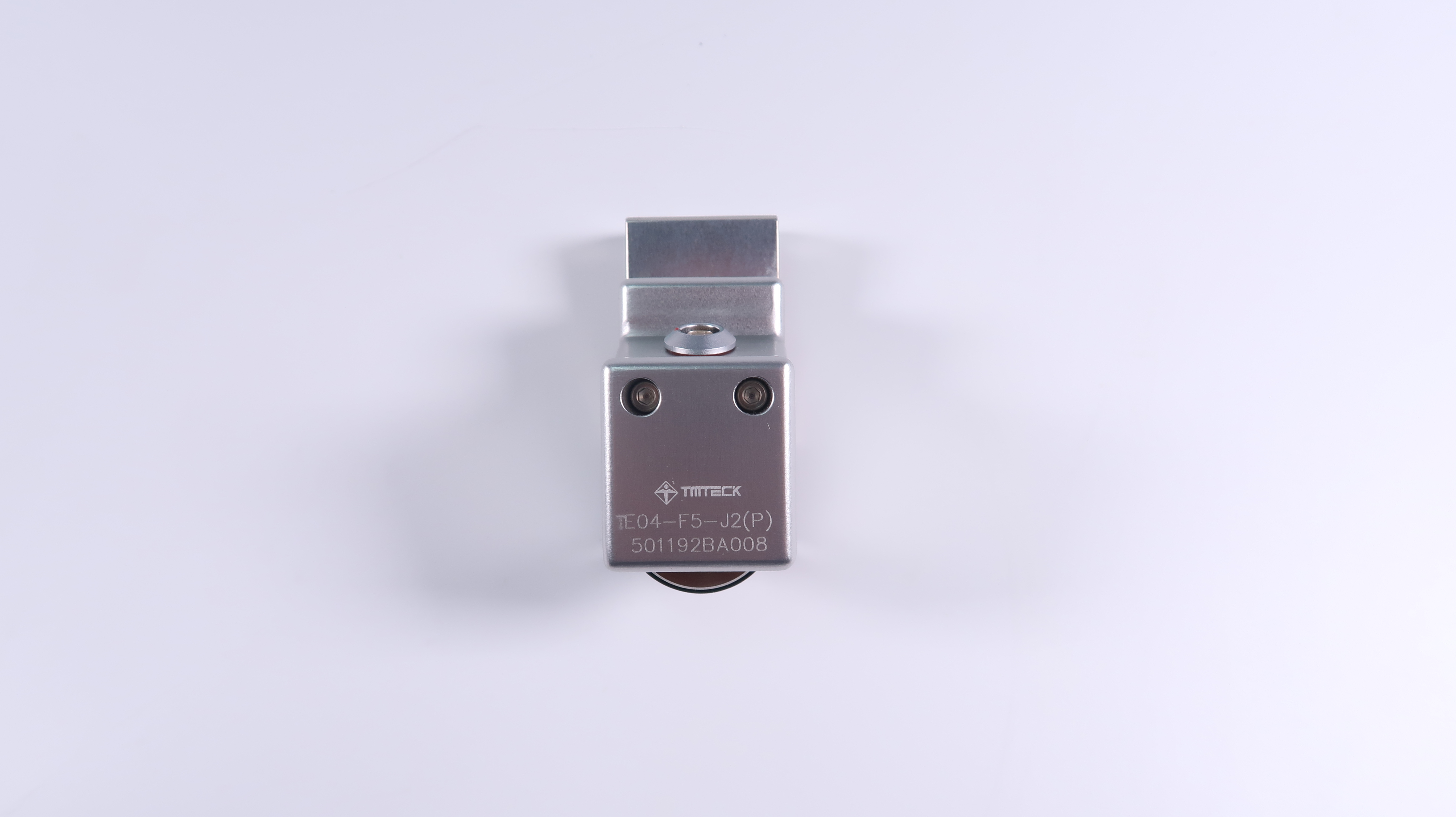

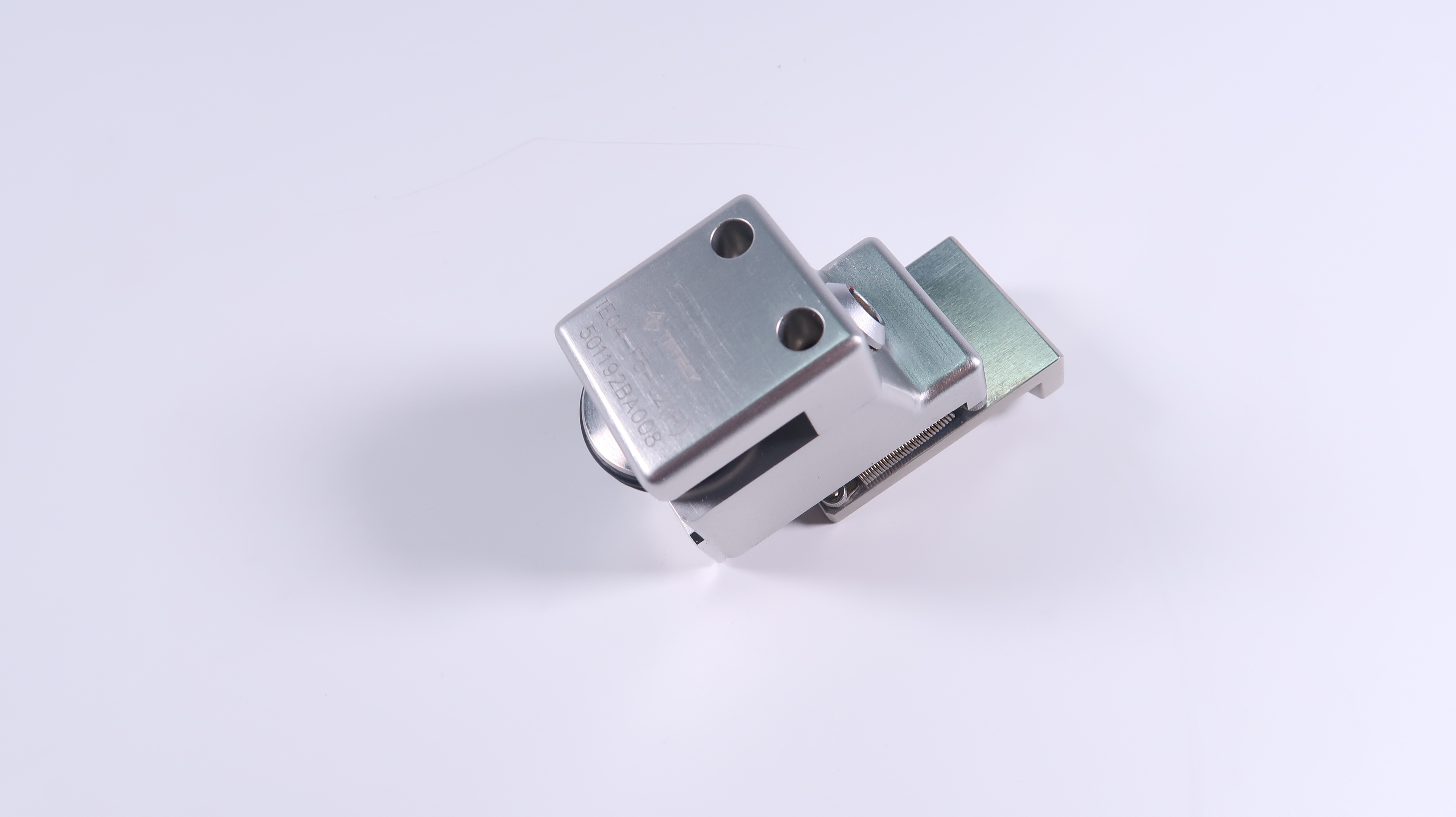

TE-04ENKODER UNIVERSAL TMTECK kompatibel denganPemindai HSMT-Compact

HSMT-Compact adalah pemindai berkode satu sumbu manual. Secara khusus, ringan dan kecil, serta serbaguna. Dapat digunakan (dengan hingga 4 probe) pada pelat dan untuk pemindaian keliling pada pipa sekecil 4,5 inci OD.

Ikhtisar

HSMT-Compact adalah pemindai berkode satu sumbu manual yang ringan, kecil, dan serbaguna. Dapat digunakan -dengan hingga empat probe- pada pelat dan untuk pemindaian keliling pada pipa sekecil jadwal 4 inci (4,5 inci OD). Panjang pemindai dapat diubah dan rangka dapat memanjang di luar batas roda, memberikan konfigurasi yang sangat cocok untuk tempat-tempat yang sulit dijangkau seperti las pipa-ke-komponen.

HSMT-Compact melengkapi keluarga HSMT. Sementara HSMT-Flex dan HSMT-X03 dirancang untuk inspeksi pengelasan konstruksi, HSMT-Compact dirancang untuk inspeksi las perawatan.

Kit HSMT-Compact Termasuk:

• Rangka pemindai dengan pegangan
• Batang rangka tambahan: 400 mm (16 inci) dan 600 mm (24 inci)
• Empat roda magnetik berlapis plastik
• Encoder roda tahan air, pegas

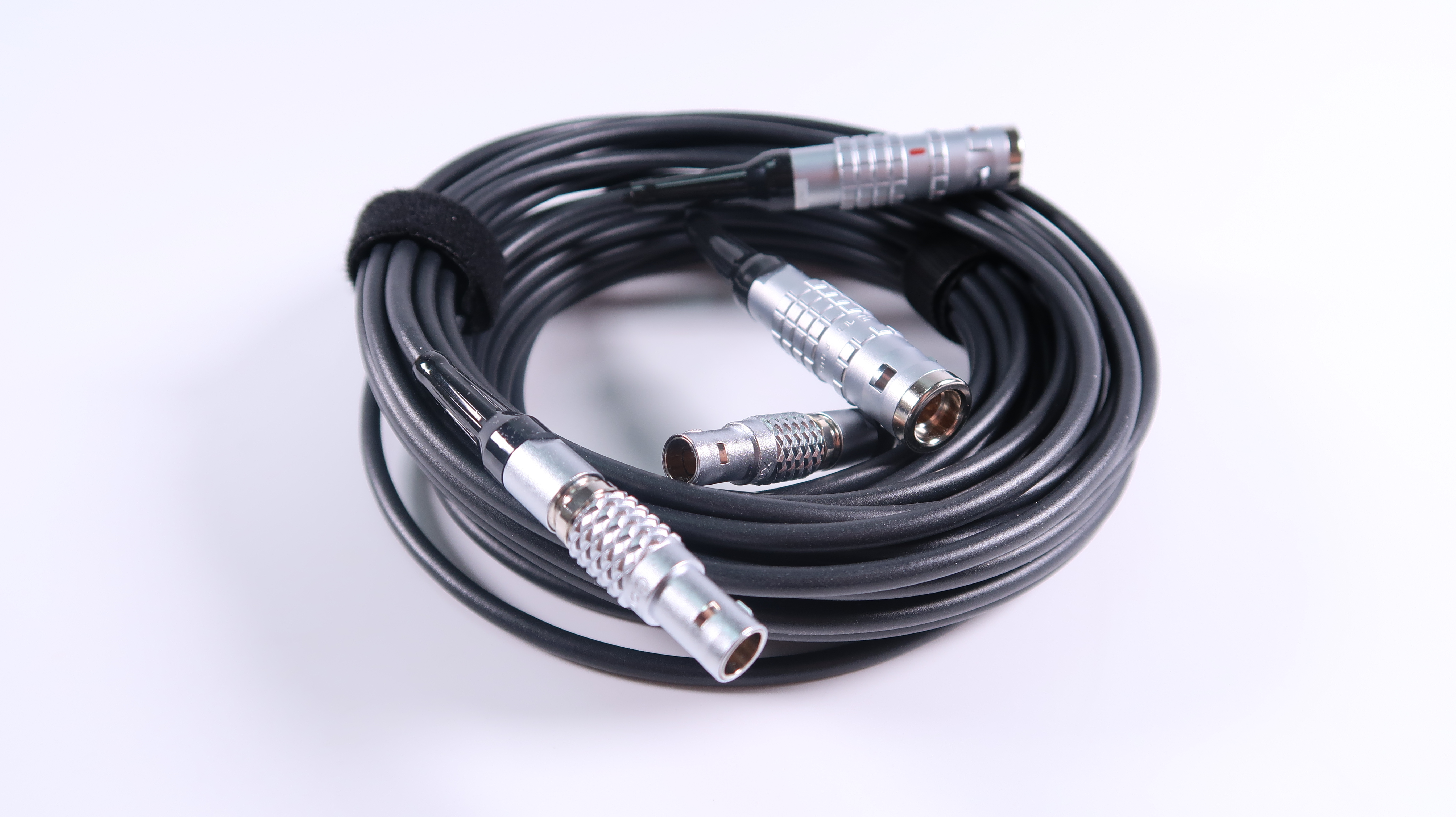

• Encoder yang kompatibel dengan TE-04 dengan kabel 5 m
• Empat braket dudukan probe 90°
• Empat lengan pegas (SLA)
• Empat yoke TOFD/PE (31,75 mm)
• Dua yoke phased array (40 mm)
• Selang dan aksesori irigasi
• Dua penggaris metrik/AS

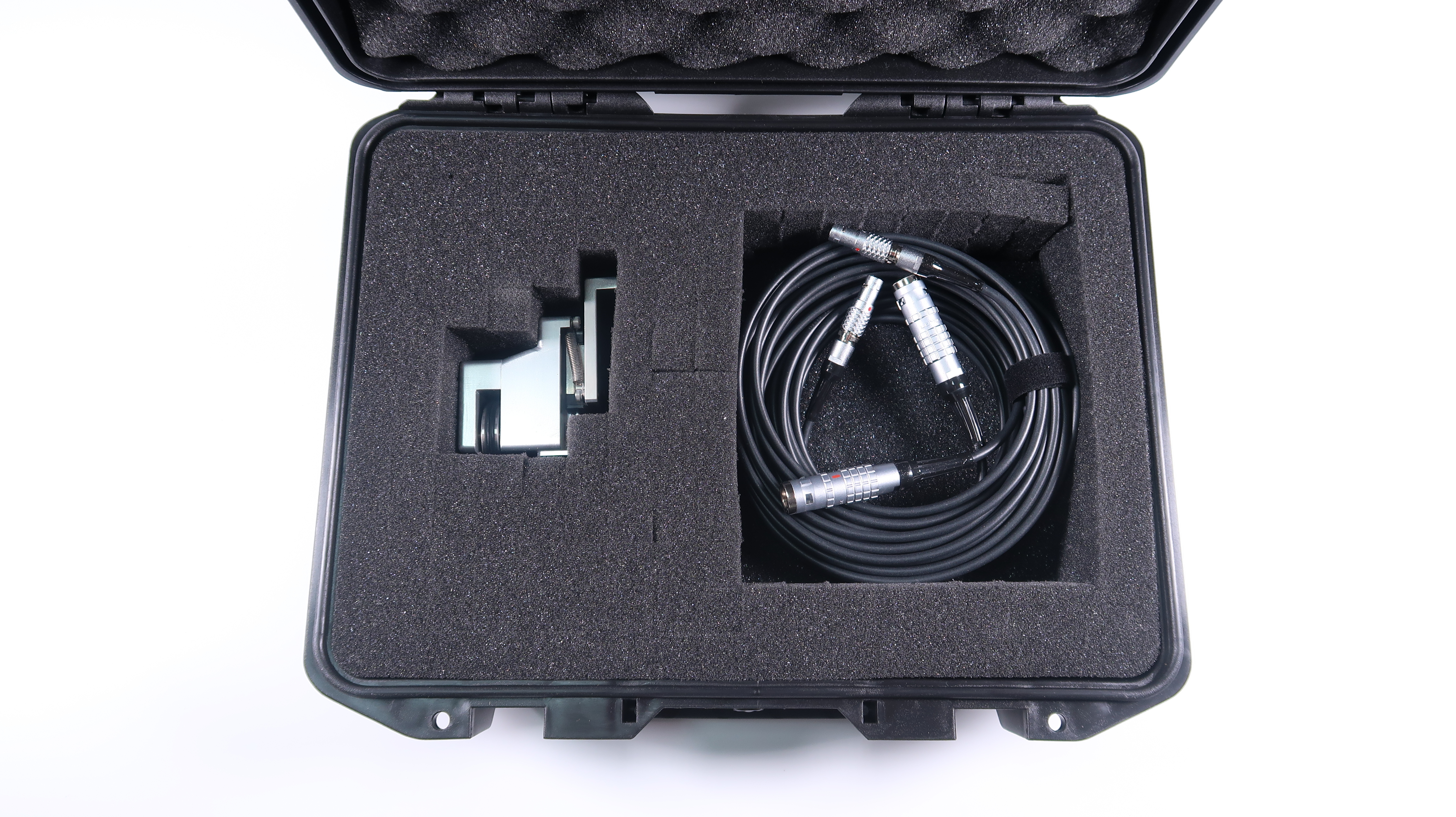

• Kotak pembawa keras

Konfigurasi tipikal mencakup dua probe phased array dan sepasang probe TOFD, untuk mematuhi kode ASME.

Konfigurasi lainnya termasuk:

• 1 pasang probe TOFD
• 2 pasang probe TOFD
• 2 probe PA

Fitur

• Pemindaian keliling pada pipa jadwal 4 inci (4,5 inci OD), atau lebih besar
• Roda magnetik menahan unit pada permukaan inspeksi feromagnetik.
• Rangka aluminium ringan dengan panjang yang dapat disesuaikan
• Desain rangka memungkinkan probe diposisikan di luar roda.
• Mendukung hingga 4 probe pada pipa atau permukaan datar
• Penempatan probe yang sepenuhnya dapat disesuaikan
• Dudukan probe pegas secara independen
• Encoder pegas tahan air
• Pegangan yang dapat dilepas
• Lubang untuk pemasangan tali pusar atau lanyard
• Manifold air terintegrasi ke dalam rangka pemindai
• Penggaris metrik/AS pada pemindai untuk pengukuran pemisahan probe yang mudah
