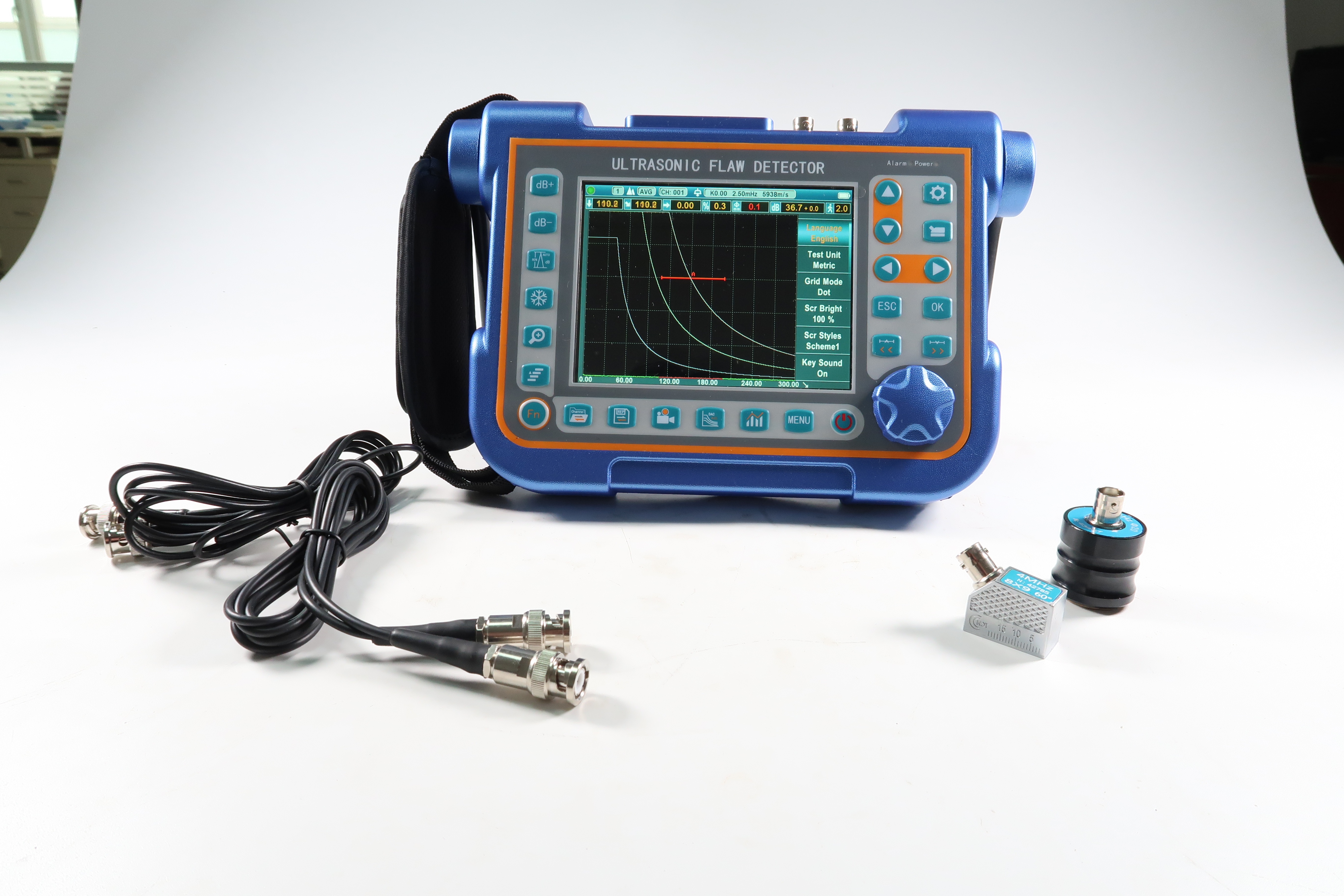

Deskripsi produk:
Instrumen ini adalah detektor cacat ultrasonik digital industri portabel yang dapat mendeteksi, menemukan, mengevaluasi dan mendiagnosis berbagai cacat (retakan, inklusi, pori-pori, dll) pada benda kerja dengan cepat,dengan nyaman, tanpa kerusakan, dan akurat. Hal ini dapat digunakan baik di laboratorium dan di situs rekayasa.industri kimia dan bidang lain yang membutuhkan deteksi cacat dan kontrol kualitasHal ini juga banyak digunakan dalam pemeriksaan keselamatan online dan penilaian kehidupan di bidang aerospace, transportasi kereta api, boiler dan kapal tekanan, dll.
Instrumen ini dapat digunakan secara luas dalam menemukan dan ukuran retakan tersembunyi, kekosongan, disbands, dan diskontinuitas serupa dalam las, forging, billets, poros, poros, tangki dan kapal tekanan, turbin,dan komponen struktural.
Fitur:
Hardware inti dirancang dengan ARM + FPGA, dan perangkat lunak menggunakan sistem operasi multitasking yang sangat andal, yang sangat meningkatkan fungsi, portabilitas,daya tahan dan keandalan instrumen.
Instrumen ini menggunakan menu master-slave, dan dirancang dengan tombol pintasan dan tombol putar digital. Instrumen ini ringan dan portabel, dan dapat dipegang dengan satu tangan.
AkuTampilan
Full-digital multi-warna resolusi tinggi (640×480 piksel) multi-warna TFT LCD display.
4 gaya antarmuka operasi dapat dipilih sesuai dengan lingkungan.
LCD dengan pembaruan 60 Hz cepat mampu menampilkan perubahan bentuk gelombang halus.
Kecerahan LCD dapat diatur secara bebas.
AkuBentuk
Cangkang logam yang terbuat dari aluminium kuat dan tahan lama, dan kinerja perisai elektromagnetik sangat baik.

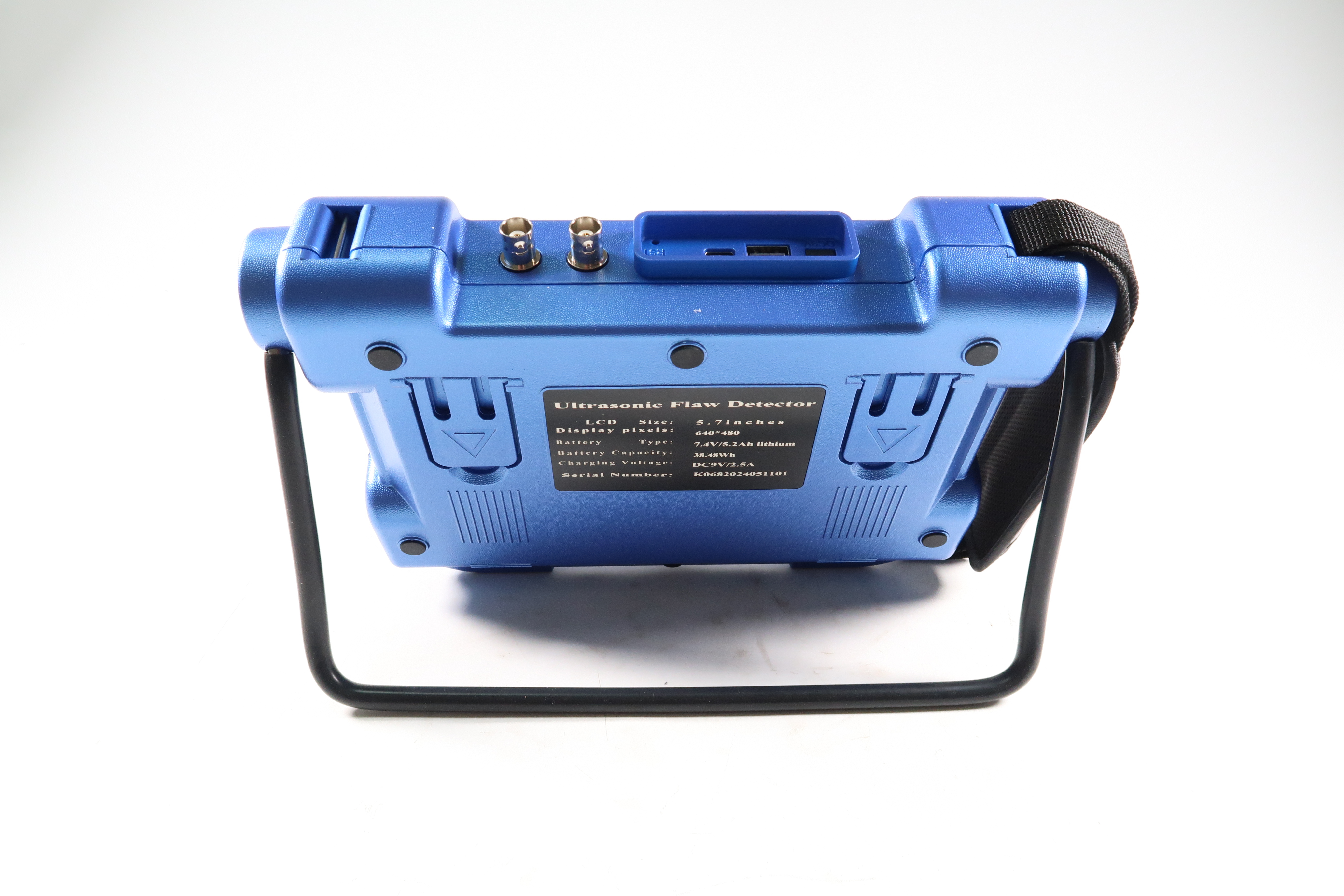

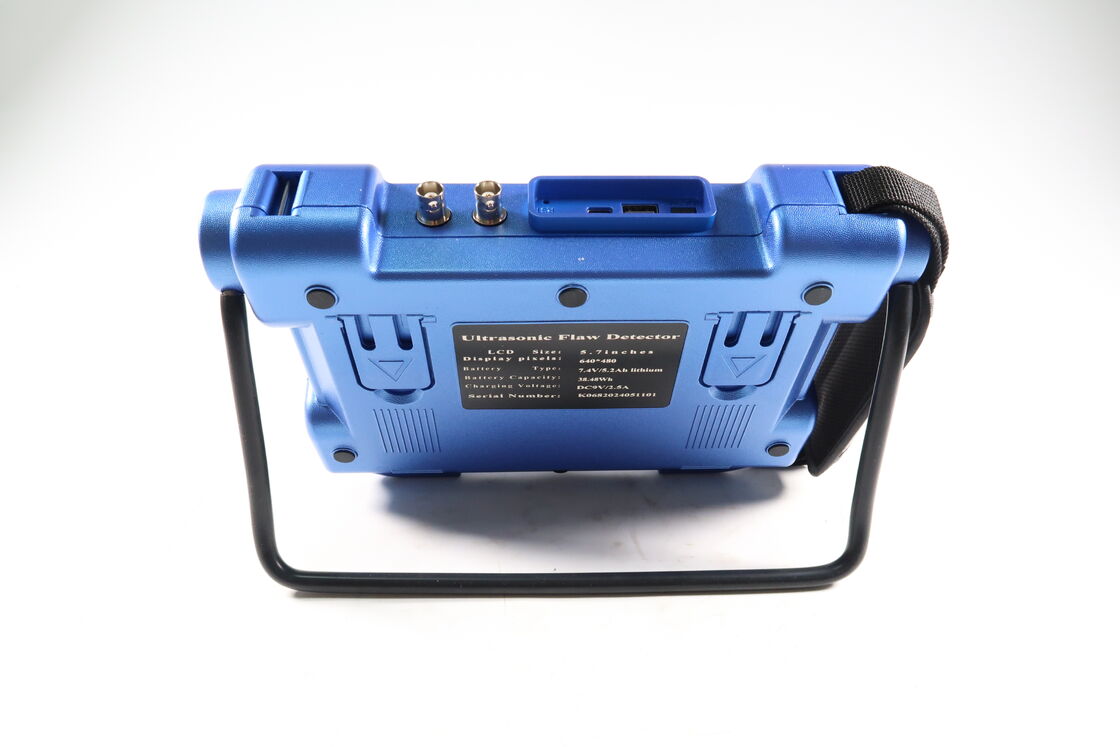

Bracket peredam berputar 360 derajat dan sarung karet mudah digunakan.
Panel kaca tempered, sangat keras, tahan haus dan tahan goresan
AkuPotret layar dan laporan deteksi cacat PDF
Tangkapan layar real-time dari semua halaman dan laporan deteksi cacat, dan menyimpannya sebagai gambar BMP ke U disk, yang dapat diatur sebagai gambar warna atau skala abu-abu.
Ekspor laporan deteksi cacat sebagai file PDF dan menyimpannya ke U disk untuk arsip dan pencetakan yang mudah.
Semua isi file PDF dapat disesuaikan sesuai dengan kebutuhan pengguna.
Gambar BMP dan file PDF dapat dilihat di komputer atau ponsel.
AkuJangkauan
Hingga 15000mm di baja; rentang dapat dipilih dalam langkah tetap atau terus berubah.
AkuPulser
Pulse Energy dapat dipilih antara 100V, 200V, 250V, 300V, 350V, 400V dan 500V.
Pulse Width disetel dari 0,1 μs hingga 0,5 μs untuk mencocokkan probe dengan frekuensi yang berbeda.
Frekuensi Pengulangan Pulsa diatur dari 20 Hz hingga 2 KHz.
Damping dapat dipilih antara 50Ω,150Ω,250Ω dan 500Ω untuk kinerja probe yang optimal
Pilihan probe: probe kristal tunggal, probe kristal ganda, probe sudut khusus, probe menembus, probe memanjat.
AkuPenerima
Sampling: 16 digit AD Converter pada kecepatan pengambilan sampel 320 MHz
Perbaikan: Positif Halfwave, Negatif Halfwave, Fullwave dan RF
Analog Bandwidth: Kemampuan 0,2 MHz sampai 20 MHz dengan rentang frekuensi yang dapat dipilih (diatur secara otomatis oleh instrumen) untuk mencocokkan probe untuk kinerja optimal.
Peningkatan: 0 dB sampai 110 dB diatur dalam langkah yang dapat dipilih 0,1 dB, 2 dB, 6 dB.
AkuGerbang
Dua gerbang yang sepenuhnya independen menawarkan berbagai pilihan pengukuran untuk ketinggian sinyal atau jarak menggunakan pemicu puncak.
Mode echo-to-echo memungkinkan posisi gerbang yang akurat untuk sinyal yang sangat dekat satu sama lain.
Gate Start: Variabel di seluruh rentang yang ditampilkan
Lebar Gerbang: Variabel dari Gerbang Mulai sampai akhir kisaran yang ditampilkan
Ketinggian Gerbang: Variabel dari 0 sampai 99% Ketinggian layar penuh
Alarm: ambang positif/negatif dengan LED Flash.
AkuMemori
Instrumen ini memiliki memori berkapasitas besar, dan data dan file tidak akan hilang karena kegagalan listrik dari instrumen.
Memori 500 file saluran untuk menyimpan pengaturan kalibrasi dan parameter probe.
Memori 1000 file laporan gelombang untuk menyimpan gelombang A-Scan dan pengaturan.
Semua file dapat disimpan, dipanggil kembali dan dihapus.
Pengaturan saluran dan file laporan dapat diekspor melalui U disk, dan informasi juga dapat disimpan dalam jumlah tak terbatas melalui memori USB.
AkuPerekam Video
Video Recorder berguna dalam banyak situasi, sangat nyaman bagi mereka yang ingin menganalisis kegiatan penggeledahan nanti.
Instrumen dapat merekam proses pengujian dan menyimpannya sebagai file video, yang dapat diputar kembali melalui instrumen atau perangkat lunak khusus.dan setiap file video bisa sampai 5 menit panjang.
Jika Anda memilih untuk menyimpan file video ke U disk, jumlah dan durasi file video tidak akan dibatasi.
Mencatat dan memutar ulang proses pengujian memberikan kenyamanan besar untuk studi dan analisis deteksi cacat di masa depan.
Pemutaran video mendukung fungsi pause, fast forward, fast rewind, dan stop.
Parameter teknis:
- Jangkauan pengukuran: 0 sampai 15000 mm, pada kecepatan baja
- Pulsa Pengulangan Frekuensi berkisar dari 20 Hz hingga 2000 Hz
- Kecepatan material: 1000 sampai 20000m/s
- Pulsa Pengulangan Frekuensi berkisar dari 20 Hz hingga 2000 Hz
- Jangkauan dinamis: lebih dari 40dB
- Linearitas sistem: Horizontal: +/- 0,2% FSW,
Vertikal: 0,25% FSH, Keakuratan Amplifier +/-1 dB.
- Kekuatan Resolusi: lebih 40dB
- Sensitivitas Sisa: lebih 50dB ((dalam 200mmF2 lubang flat-bottomed)
- Penolakan (penindasan): 0 sampai 80% tinggi layar penuh
- Kebisingan: kurang dari 10%
- Gerbang Monitor: Dua gerbang independen dikendalikan di seluruh rentang menyapu
- Peningkatan: 110 dB max dalam resolusi 0 yang dapat dipilih.1, 1.0, 2.0, 6,0 dB.
- Bandwidth (amplifier bandpass ): 0,2 sampai 20 MHz
- Pergeseran denyut nadi: lebih dari 32dB
- Penundaan Tampilan: -20 sampai 3400 μs
- Probe Delay/Zero Offset: 0 sampai 99,99μs
- Mode pengujian: pulsa echo, elemen ganda dan transmisi melalui
- Pulser: Pulser Gelombang yang Dapat Disetel
- Energi Pulsa: 100V, 200V, 250V, 300V, 500V dapat dipilih
- Perbaikan: Positif setengah gelombang, negatif setengah gelombang, full wave, RF
- Satuan: Inci atau milimeter
- Koneksi transduser: BNC atau LEMO
- Kebutuhan daya: AC Main 100-240 VAC, 50-60 Hz
- Suhu operasi: -10°C sampai 50°C, Suhu penyimpanan: -30°C sampai 50°C
Aplikasi:
Detektor cacat ultrasonik ini banyak diterapkan di lingkungan industri seperti pabrik manufaktur, lokasi konstruksi,dan fasilitas pemeliharaan di mana integritas bahan dan komponen sangat pentingHal ini sangat efektif dalam pengujian logam, komposit, dan las untuk retakan internal, kekosongan, inklusi, dan jenis cacat lainnya yang dapat membahayakan keamanan struktural.Integrasi sistem encoder memfasilitasi pengukuran dan posisi yang tepat selama pemeriksaan, meningkatkan pengulangan dan keandalan hasil.
Model TFD807C sangat ideal untuk acara yang membutuhkan kontrol kualitas dan jaminan keselamatan yang ketat, termasuk industri aerospace, otomotif, pipa minyak dan gas, dan pembangkit listrik.Hal ini juga cocok untuk pemeriksaan pemeliharaan rutin untuk mendeteksi tanda-tanda awal degradasi bahan sebelum mereka menyebabkan kegagalanApakah digunakan dalam jalur produksi pabrik atau pemeriksaan lapangan, detektor cacat ultrasonik TMTeck memastikan deteksi cacat yang menyeluruh dan akurat,Dengan demikian mendukung pemeliharaan pencegahan dan mengurangi risiko waktu henti yang mahal.
Singkatnya, TMTeck TFD807C Ultrasonic Flaw Detector menggabungkan fitur canggih seperti fokus kedalaman dinamis, lebar pulsa yang dapat disesuaikan,dan kapasitas penyimpanan yang luas untuk memberikan deteksi cacat yang tepat di berbagai skenario aplikasiKeanekaragaman dan keandalan membuatnya menjadi alat yang sangat diperlukan bagi para profesional yang bertujuan untuk mempertahankan standar keamanan dan kualitas yang tinggi dalam proses inspeksi mereka.
Dukungan dan Layanan:
Ultrasonic Defect Detector kami dirancang untuk memberikan tes non-destruktif yang tepat dan dapat diandalkan untuk berbagai bahan dan aplikasi.,Kami menawarkan dukungan teknis dan layanan yang komprehensif.
Dukungan teknis mencakup bantuan dengan pengaturan perangkat, kalibrasi, pembaruan perangkat lunak, dan pemecahan masalah.Tim ahli kami tersedia untuk membimbing Anda melalui operasi detektor cacat untuk memaksimalkan akurasi dan efisiensi dalam mendeteksi cacat seperti retakan, kekosongan, dan inklusi dalam logam dan komposit.
Kami menyediakan pembaruan firmware reguler untuk meningkatkan fungsionalitas dan menggabungkan kemajuan terbaru dalam teknologi pengujian ultrasonik.layanan kalibrasi tersedia untuk menjaga akurasi perangkat Anda sesuai dengan standar industri.
Untuk pemeliharaan dan perbaikan, pusat layanan kami dilengkapi untuk menangani semua aspek pemeliharaan perangkat, mulai dari pemeriksaan rutin hingga perbaikan kompleks.Kami merekomendasikan pemeriksaan pemeliharaan berkala untuk memastikan detektor tetap dalam kondisi kerja yang optimal.
Program pelatihan dan manual pengguna rinci disediakan untuk membantu pengguna memahami fitur dan kemampuan Ultrasonic Flaw Detector.Sumber daya ini dirancang untuk meningkatkan keahlian pengguna dan mempromosikan penggunaan peralatan yang aman dan efektif.
Komitmen kami adalah untuk mendukung Anda sepanjang siklus hidup Ultrasonic Defect Detector Anda,memastikan bahwa Anda menerima tingkat layanan dan keahlian teknis tertinggi untuk kebutuhan pengujian non-destruktif Anda.
