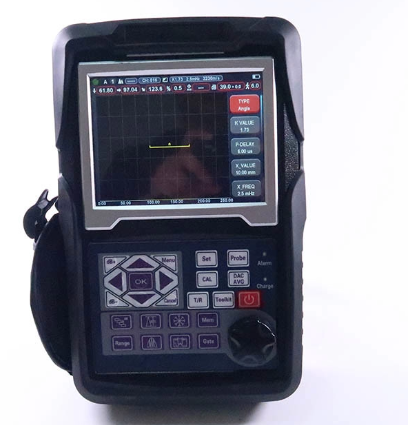

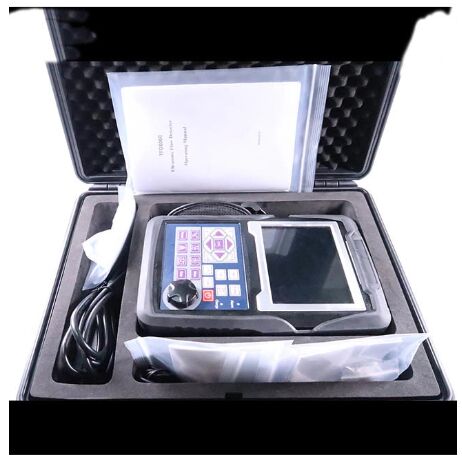

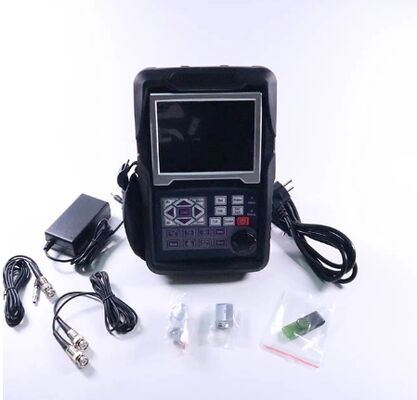

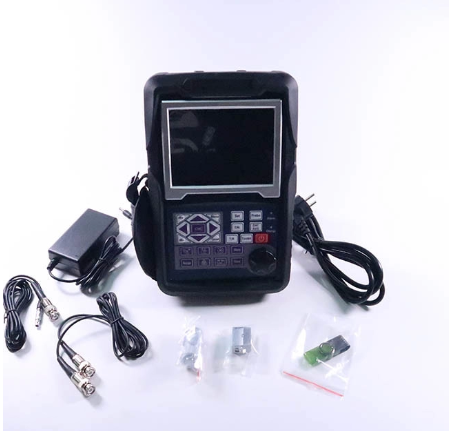

IP65 Standar 0-10000 Mm Dialog Ramah Interaktif Detektor Cacat Ultrasonik TFD806C



Spesifikasi
Rentang: 0-10000 mm, pada kecepatan baja
Kecepatan Material: 100～20000 m/s
Frekuensi Pengulangan Pulsa: 10-2000Hz
Rentang Dinamis: ≥38dB
Linearitas: Horizontal: +/-0,2%, Vertikal: 2,0% (Horizontal: +/-0,2% FSW Vertikal: 0,25% FSH)
Resolusi: >40dB (5P14)
Sisa Sensitivitas: >68dB
Penolakan (penekanan): 0 hingga 80% tinggi layar penuh
500 pengaturan independen, kriteria apa pun dapat dimasukkan secara bebas, kita dapat bekerja di lokasi tanpa blok uji；
Memori besar 1000 grafik A
Mode Uji: Gema pulsa, elemen ganda, dan transmisi penuh
Tipe Probe: Lurus Tunggal, Sudut Tunggal, Lurus Ganda, Sudut Ganda, Transmisi Penuh, Merayap, Permukaan
Monitor Gerbang: Dua gerbang independen yang dapat dikontrol di seluruh rentang sapuan
Unit: Inci atau milimeter
Persyaratan Daya: Jaringan AC 100-240 VAC, 50-60 Hz
Penundaan Tampilan: -20 hingga 3400 µs
Penundaan Probe/Offset Nol: 0 hingga 99,99 µs
Paket baterai Li-ion isi ulang internal dengan daya 7,2V pada 8000 mAh
15 jam waktu operasi nominal tergantung pada kecerahan tampilan
4 jam waktu pengisian daya tipikal
P x L x T (mm): 250 x 165 x 55 (mm)
Berat: 1,2 kg
Suhu Operasi: -10°C hingga 50°C
Suhu Penyimpanan: -30°C hingga 50°C
Energi Pulsa: 70V, 100V, 200V, 300V, 400V, 500V dapat dipilih
Perataan: Gelombang setengah positif, gelombang setengah negatif, gelombang penuh, Sistem RF
Bandwidth (bandpass penguat): 0,2 hingga 25 MHz
Monitor Gerbang: Dua gerbang independen yang dapat dikontrol di seluruh rentang sapuan
Sensitivitas: Maksimum 120 dB dalam resolusi yang dapat dipilih 0,1, 1,0, 2,0, 6,0 dB.
Koneksi Transduser: BNC atau LEMO



Fungsi

Lokasi cacat presisi tampilan otomatis (Kedalaman d, level p, jarak s, amplitudo, sz dB, ф).
Pemukuran cacat: Pemukuran cacat otomatis menggunakan AVG atau DAC/TCG, mempercepat pelaporan penerimaan atau penolakan cacat.
Kalibrasi otomatis titik nol transduser, Sudut, Tepi depan, dan Kecepatan material. (V2 dan dua lubang)
Nyaman untuk membuat dan menggunakan DAC/TCG dan AVG untuk mengevaluasi gema, kurva dapat dimodifikasi dan dikompensasi.
Menghubungkan U-Disk, unit dapat memiliki memori tak terbatas.
Ada 15 standar di unit.
Koneksi Bluetooth ke perangkat seluler untuk menghasilkan dan mencetak laporan deteksi di lokasi. (Opsi)
AWS D1.1.
Fitur Koreksi Permukaan Melengkung.
Fungsi Pengukuran Tinggi Retak.
Gerbang perbesar: penyebaran rentang gerbang ke seluruh lebar layar.
Fungsi penguatan otomatis.
Amplop: Tampilan simultan A-scan langsung pada tingkat pembaruan 70 Hz dan amplop A-scan
tampilan.
Penahanan Puncak: Bandingkan bentuk gelombang puncak yang dibekukan dengan A-scan langsung untuk menafsirkan hasil tes dengan mudah.
Pembekuan Pindai: Pembekuan tampilan menyimpan data jalur gelombang dan suara.
Alarm: Bunyi bip dan LED.
Jam Waktu Nyata.
Isi gema.
Tanda tangkap.
Warna gema di dalam Gerbang.
