EN12668-1 Detektor Kecacatan Ultrasonik Portable 0.2-30MHz

Detektor Kecacatan Ultrasonik TFD810C


★Pengguna ramah dialog interaktif membantu operasi seperti Kalibrasi, membuat kurva, dll

★Semua alat yang Anda butuhkan: DAC, AVG, TCG,color Bscan, AWS, dll.

★Frekuensi Ulang Pulsa: 20-3000Hz penyesuaian yang tepat, pemindaian kecepatan tinggi, tidak ada yang melewatkan.

★Rasio sinyal ke kebisingan yang tinggi, gema yang jelas dan stabil, desain anti-bising, sempurna untuk kondisi kerja yang sulit.

★12 digit AD, pengambilan sampel kecepatan tinggi mengarah pada diagram gema yang lebih baik dengan semua detail.

★Tampilan berwarna kristal bening dan antarmuka pengguna yang berguna membuat operasi jauh lebih mudah.

★Perekam video deteksi kesalahan kecepatan tinggi, penyimpanan data USB tak terbatas.

★Koneksi gigi biru ke perangkat mobile untuk menghasilkan dan mencetak laporan deteksi di tempat.

★Standar IP65, casing paduan + silika gel, tahan air dan debu, kokoh dan tahan lama.

★Setiap baterai memiliki kontrol pengisian sendiri sehingga dengan dua baterai dapat bekerja sepanjang waktu.

Spesifikasi
Jangkauan: 0-15000 mm, pada kecepatan baja
Kecepatan material:100 ∼20000 m/s
Frekuensi Pengulangan Pulsa:20-3000Hz
Jangkauan dinamis:≥38dB
Linearitas: Horizontal: +/- 0,2% FSW, Vertikal: 0,25% FSH, Keakuratan Amplifier +/- 1 dB.
Kekuatan Resolusi:> 40dB (5P14)
Sensitivitas Sisa:> 66dB
Penolakan (penindasan): 0 sampai 80% tinggi layar penuh
500 pengaturan kemandirian, setiap kriteria dapat dimasukkan secara bebas, kita dapat bekerja di tempat kejadian tanpa blok uji;
Memori besar 1000 A grafik
Mode pengujian: pulsa echo, elemen ganda dan transmisi melalui
Tipe probe: lurus tunggal, sudut tunggal, lurus Daul, lurus Daul, melalui, merangkak, permukaan
Gerbang Monitor: Dua gerbang independen dikendalikan di seluruh rentang menyapu
Satuan: Inci atau milimeter
Kebutuhan daya: AC Main 100-240 VAC, 50-60 Hz
Penundaan Tampilan: -20 sampai 3400 μs
Probe Delay/Zero Offset: 0 sampai 99,99μs
Baterai Li-ion internal yang dapat diisi ulang 7,2V pada 8000 mAh
Waktu operasi nominal 15 jam tergantung pada kecerahan layar
4 jam waktu pengisian daya khas
H×W×D(mm):260×175×60 (mm)
Berat:1.2kg
Suhu operasi: -10°C sampai 50°C
Suhu penyimpanan: -30°C sampai 50°C
Energi pulsa: 200V, 300V, 400V, 500V dapat dipilih
Perbaikan: Positif setengah gelombang, negatif setengah gelombang, full wave, RF System
Bandwidth (amplifier bandpass ): 0,2 sampai 35 MHz
Gerbang Monitor: Dua gerbang independen dikendalikan di seluruh rentang menyapu
Sensitivitas: 120 dB maksimal dalam resolusi 0 yang dapat dipilih.1, 1.0, 2.0, 6,0 dB.
Koneksi transduser: BNC atau LEMO

Fungsi

Tampilan otomatis lokasi kesalahan yang tepat ((Lebar d,level p,jarak s,amplitudo,sz dB,ф).
Ukuran cacat: Ukuran cacat otomatis menggunakan AVG/AVG atau DAC, kecepatan pelaporan penerimaan atau penolakan cacat.
Kalibrasi otomatis transduser Zero-point, Angle, tepi depan dan material Velocity.
Nyaman untuk membuat dan menggunakan DAC dan AVG untuk mengevaluasi gema, kurva dapat dimodifikasi dan dikompensasi.
Menghubungkan U-disk, unit bisa mendapatkan memori tak terbatas.
Membuat video otomatis dari proses tes dan bermain; gunakan uppan, panjang video tidak terbatas.
Pindai warna B.
Ada 15 standar di unit.
Koneksi gigi biru ke perangkat seluler untuk menghasilkan dan mencetak laporan deteksi di tempat.1.
Fitur koreksi permukaan melengkung.
Fungsi pengukuran ketinggian retakan.
Magnify gate:penyebaran rentang gate di seluruh lebar layar.
Fungsi keuntungan otomatis.
Envelope: Tampilan simultan live A-scan pada tingkat update 60 Hz dan envelope A-scan
tampilan.
Peak Hold: Bandingkan bentuk gelombang puncak beku dengan live A-Scans untuk dengan mudah menafsirkan hasil tes.
Scan Freeze: Display freeze menyimpan data bentuk gelombang dan jalur suara.
Alarm: Beep dan LED.
Jam Waktu Nyata.
Isi echo.
Menangkap target.
Warna Echo di dalam Gerbang.

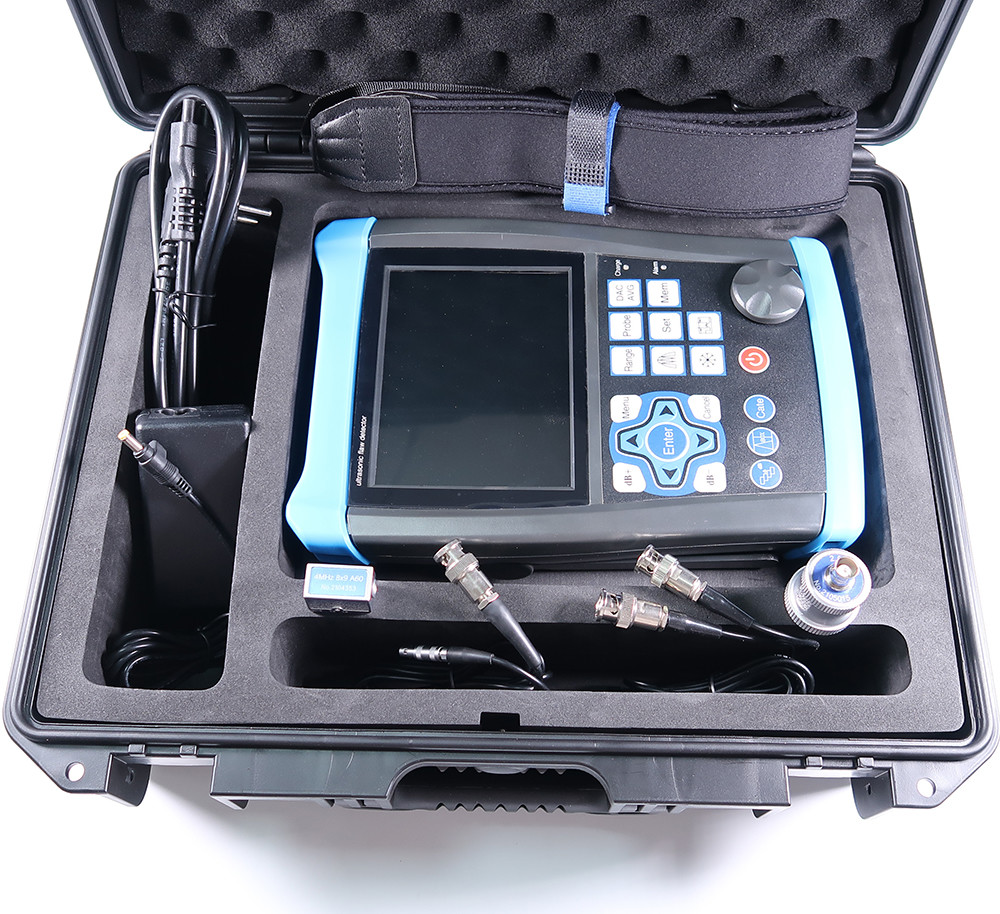

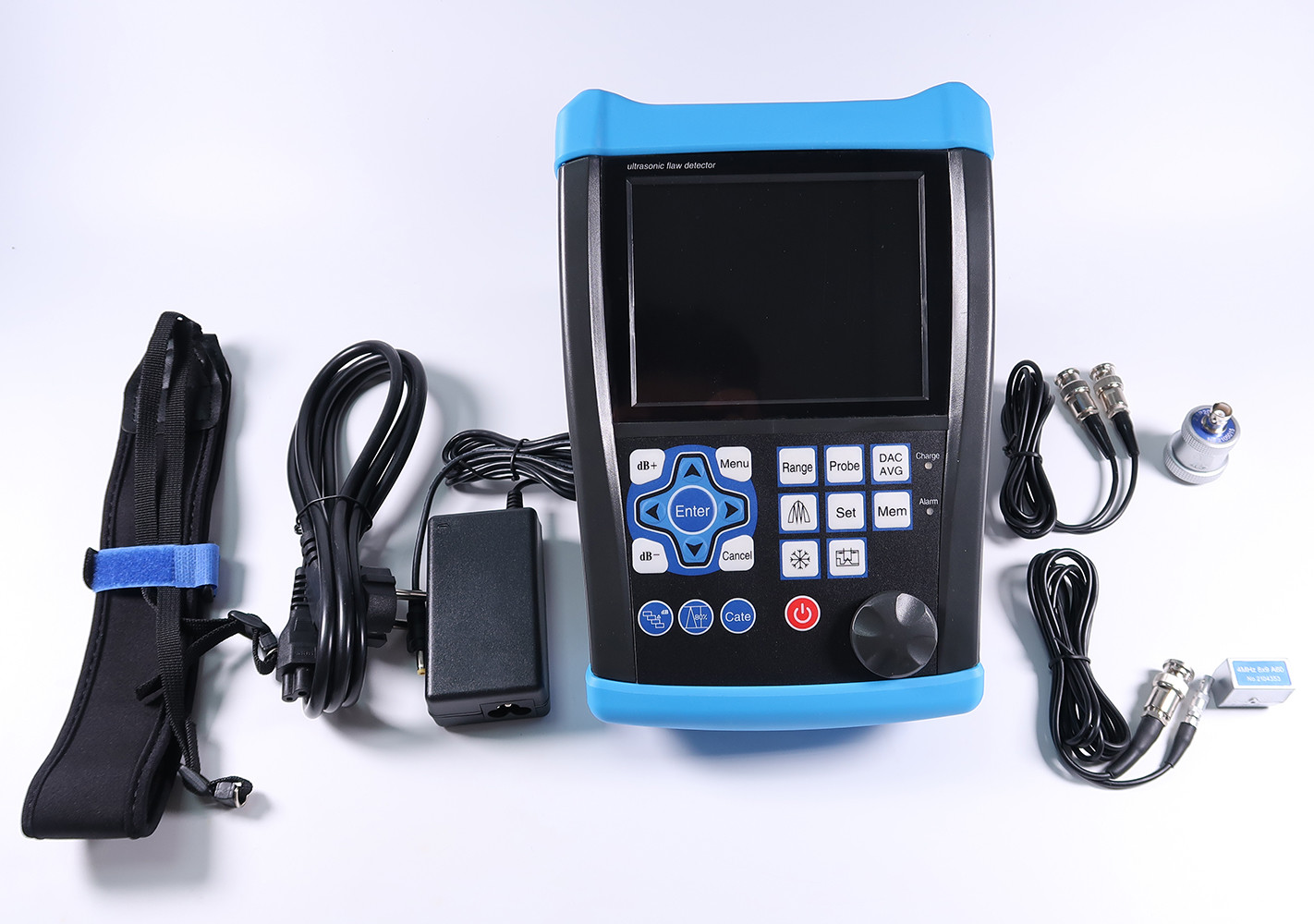

Paket Instrumen Dasar
Detektor Cacat Ultrasonik Portable
Transducer sinar lurus (4 MHz, Φ10)
Transduser Sinar Sudut (4 MHz, 8 mm×9 mm, 60°)
Kabel interkoneksi untuk transduser (Q9-C5, atau opsional C9-C5)
Paket baterai Li-Ion yang dapat diisi ulang, 8 ampere jam
Sumber daya listrik/unit pengisi daya
Manual Operasi dalam bahasa Inggris
Perangkat Lunak Aplikasi
Gelang
